Подробнее о продукте Модель №: DGF-1400×2-G-008 Подходящий материал Углеродистая сталь/ PPGI/ GI/ Алюминий Толщина (мм) 0.3-2.0 Ширина (мм) 500~1300 Внутренний диаметр (мм) φ508/φ610 Наружный диаметр (мм) ≤φ1600 Вес рулона (тонн) ≤15 Точность ширины (мм) ≤±0.05 Макс...
Описание
маркер
Подробнее о продукте
| Модель №: | DGF-1400x2-G-008 |
| Подходящий материал | Углеродистая сталь/ PPGI/ GI/ Алюминий |
| Толщина (мм) | 0.3-2.0 |
| Ширина (мм) | 500~1300 |
| Внутренний диаметр (мм) | φ508/φ610 |
| Наружный диаметр (мм) | ≤φ1600 |
| Вес рулона (тонн) | ≤15 |
| Точность ширины (мм) | ≤±0.05 |
| Максимальное количество щелей за раз (шт.) | ≤25 |
| Скорость | ≤120 м/мин |
| Мощность | ≤188 КВТ |
| Необходимая площадь | ≤25*8 |
Функция линии продольной резки:

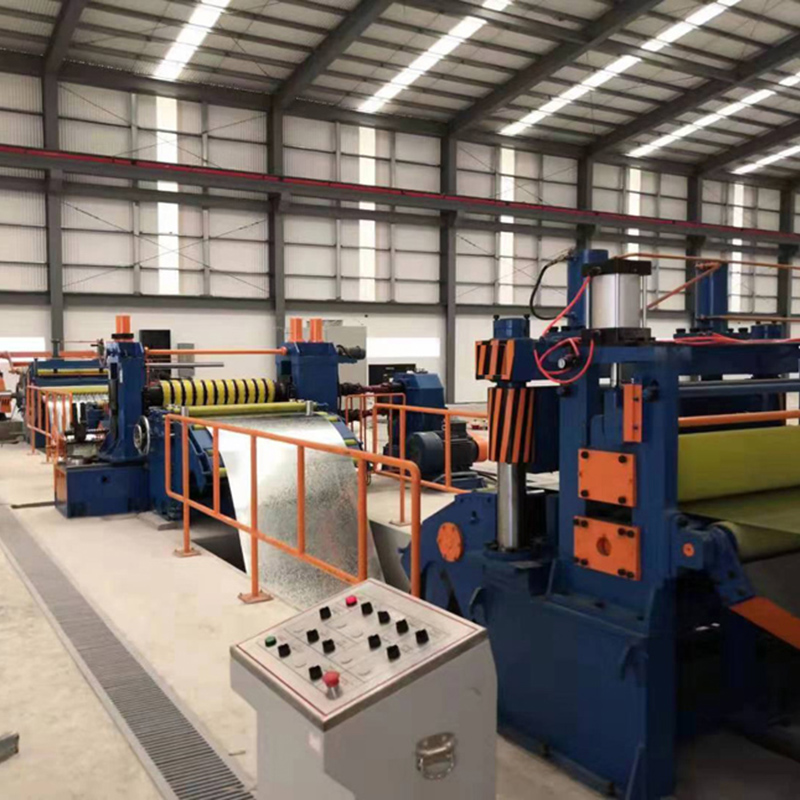

Линия продольной резки металла спроектирована и изготовлена для резки рулонов металла большого размера на узкие полосы и сматывания этих полос в маленькие рулоны. Эти рулоны меньшей ширины затем используются в линиях профилирования, трубопрокатных станах, прессах и т. д.
Основное оборудование:
Линия продольной резки типа 0,3~2,0 мм x 1400 используется для резки краев рулонов большого размера или на узкие полосы и сматывания их в катушки малого размера. Она состоит из следующих частей:a) Резервный держатель рулона
b) Гидравлическая загрузочная тележка для рулонов
c) Гидравлический разматыватель
d) Гидравлический поддерживающий рычаг
e) Очиститель, прижимной ролик, гидравлические ножницы
f) Петлевая яма и мост
g) Ручной боковой направляющий механизм
h) Продольная резка
i) Отдельный перемотчик лома
j) Петлевая яма и мост
k) Разделительный механизм, станция натяжения панелей
l) Разделительный механизм, гидравлический намотчик и гидравлический толкатель
m) Гидравлический поддерживающий рычаг
n) Гидравлическая разгрузочная тележка для рулонов
o) Гидравлическая система
p) Электрическая система управления
q) Аксессуары
Схема работы линии продольной резки:
Загрузка рулона→размотка→защемление→резка→петлеобразование→направление→резка→перемотка лома→петлеобразование→натяжение→размотка→выгрузка рулонов
Введение в основные части:
a.Резервный держатель катушки
Сварная стальная пластинчатая конструкция для загрузки катушки
b. Гидравлическая загрузочная тележка для рулонов
1. Основные части: сварная стальная конструкция, движущиеся колеса, четыре направляющие колонны, приводной вал и т. д.
2. Максимальный вес загрузки: 15 тонн, циклоидальный штифтовой двигатель мощностью 1,1 кВт, скорость перемещения 6 м/мин
3. Гидравлический привод: поднимает рулоны весом менее 14 тонн вверх и вниз, максимальный ход 500 мм, гидравлический цилиндр: FA-Φ150 мм 1 комплект

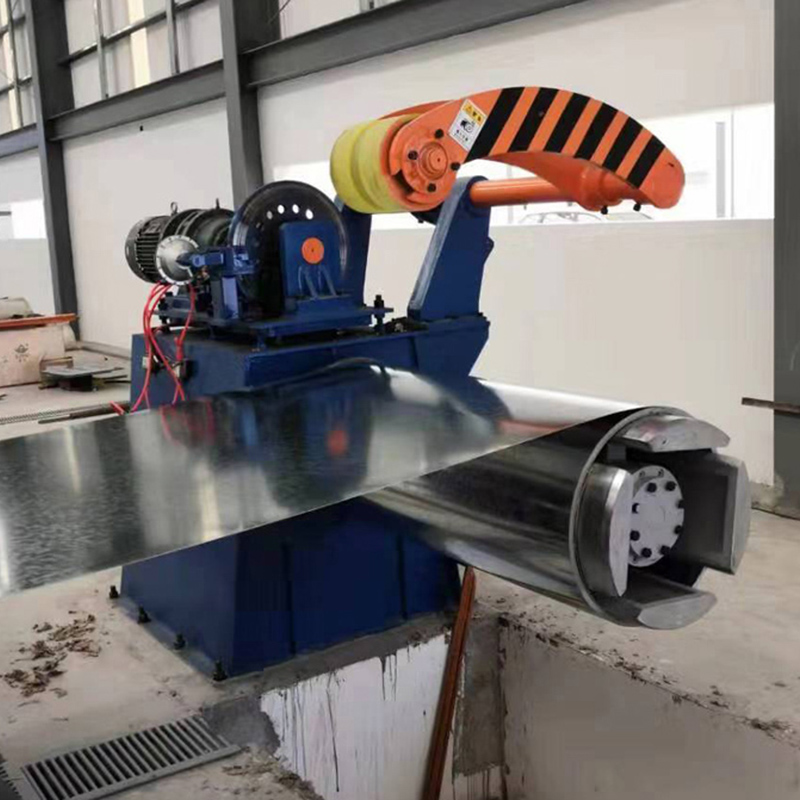

c. Гидравлический разматыватель
1) Основные части: сварная стальная конструкция, четыре арочных листа, клиновое скользящее основание, оправка, боковая панель, подшипник, основание подшипника, пневматический дисковый тормоз и т. д.
2) Диапазон расширения: Φ460 мм ～ Φ520 мм × 1400 мм
3) С внешней оболочкой: Φ560 мм ～ Φ620 мм × 1400 мм
4) Максимальный вес загрузки 15 тонн
5) Гидравлический привод: толкающий и тянущий гидравлический цилиндр для расширения и сжатия; гидравлический цилиндр: FA-Φ180 мм 1 комплект
6) Электропитание: подающая полоса с помощью двигателя с циклоидальным штифтом 7,5 кВт + инвертор через цепную передачу
7) Прижимное колесо с приводом от двигателя с циклоидальным штифтом 1,1 кВт
d.Гидравлический поддерживающий рычаг
Использование: для поддержки одного рычага главного разматывателя, увеличения инерции вращения барабана
Однорычажная конструкция, поднимаемая вверх и вниз гидравлическим цилиндром
При разматывании поддерживающий рычаг поднимается вверх для поддержки рычага разматывателя, при загрузке рулонов поддерживающий рычаг поднимается вниз.
e.Peeler, прижимные ролики, гидравлические ножницы
Основная конструкция: сварная стальная пластинчатая конструкция
Прижимные ролики: Ф250×1400 мм, бесшовная труба, покрытая полиуретановой резиной, приводимая в действие двигателем переменного тока мощностью 22 кВт с инвертором
Гидравлические ножницы: сварная стальная пластинчатая рама, литые стальные основания ножей
Нож: четыре боковых лезвия, материал: Cr12MoV Твердость: 60±1
Гидравлический привод: гидравлический цилиндр: FA-Φ100 мм 2 комплекта
Peeler
f. Петлевая яма и мост
Основная рама: сварная стальная пластинчатая конструкция
Гидравлический привод: управление мостом вверх и вниз с помощью гидравлического цилиндра: CA-Φ80 мм 1 комплект
g.Ручной боковой направляющий
(1)Основные части: стальная панель, оборудование прижимных роликов, ролик из полиуретановой резины, винтовой маховик, электрическая регулировка и т. д.
(2)Боковые направляющие ролики: материал Cr12MoV, высокая закалка и отпуск, HRC 580~620, 2 ролика с обеих сторон

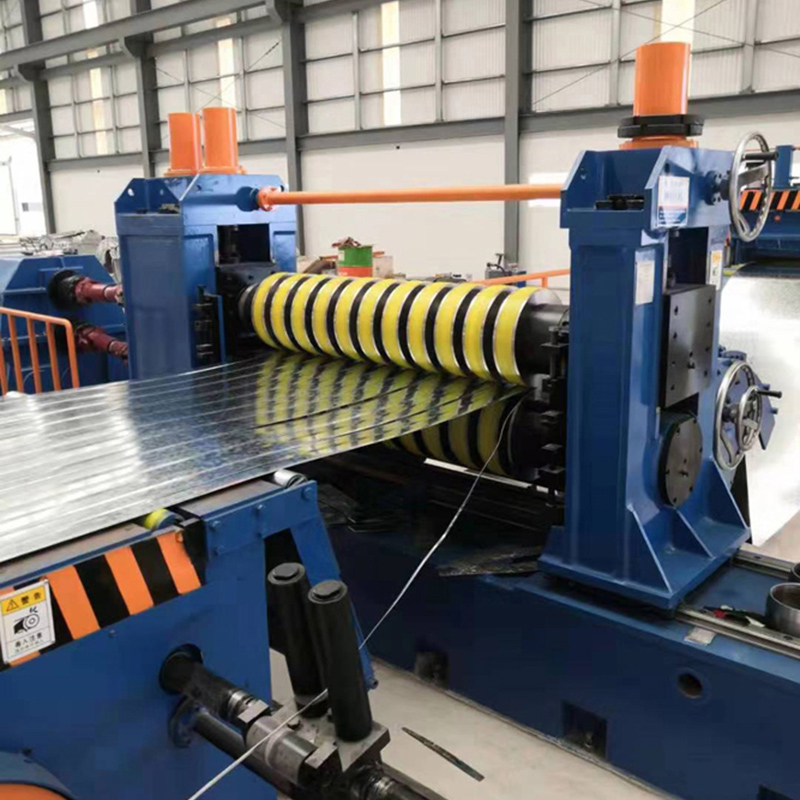

h.Slitter
(1)Основные части: конструкция из стальной пластины, литая основа, синхронизированная коробка передач, подъемник, муфта сцепления, универсальная передача и т. д.
(2)Ножевой вал: 40Cr, Ф200×1400 мм, Т-образный паз 28 мм, среднечастотная закалка и отпуск, шлифовка, твердое хромирование, с пазом 28 м
(3)Внешний диаметр ножей: Ф320 мм (предоставляется покупателем)
(4)Тип крепления: гайки надежно фиксируют ножи
(5)Регулировочная рама одна группа для фиксации деревянных брусков
(6)Боковая панель перемещается с помощью электропривода, ножевой вал можно поднимать и опускать, синхронизировать с помощью электропривода
(7)Двигатель для резки: двигатель постоянного тока мощностью 75 кВт
i. Отдельный перемотчик лома
Основные части: сварная стальная пластинчатая конструкция, направляющий ролик
Двухсторонний перемотчик лома, механизм расширения, автоматическая подкладка, приводимый в действие двигателем переменного тока + инвертор
j.Петлевая яма и мост
Основная рама: сварная стальная пластинчатая конструкция
Гидравлический привод: управление мостом вверх и вниз с помощью гидравлического цилиндра: CA-Φ80 мм 1 комплект

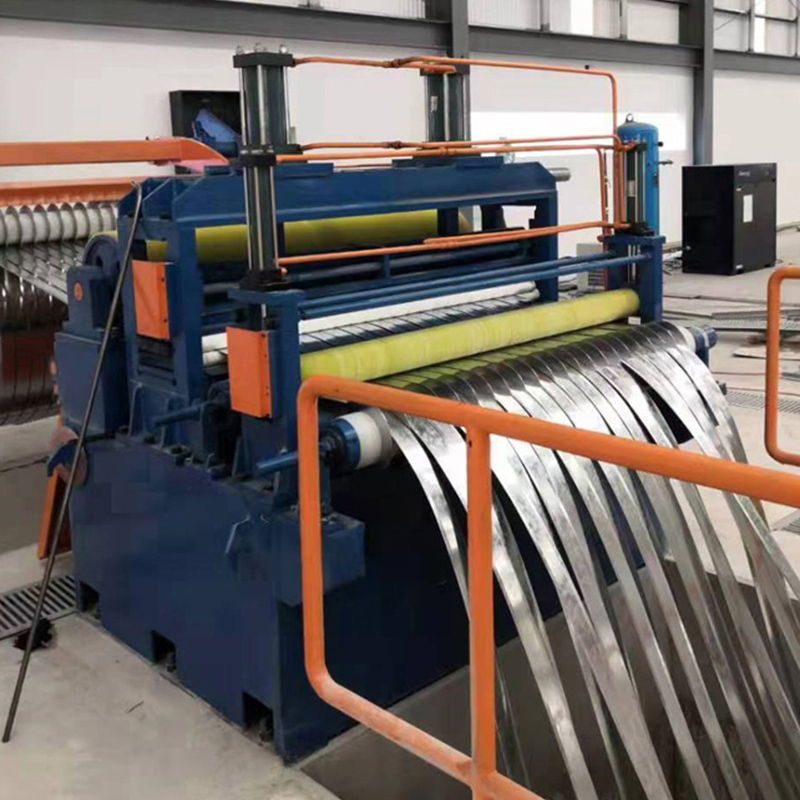

k.Станция натяжения панели
Основная конструкция: стальная пластина, разделительный ролик, полиуретановая резина и т. д.
Натяжная подушка: покрыта шерстяной подушкой
Ролики: Φ400 мм, покрыты полиуретановой резиной
Гидравлический привод: контрольные подушки вверх или вниз; гидравлический цилиндр; FA-Φ100 мм (2 комплекта)

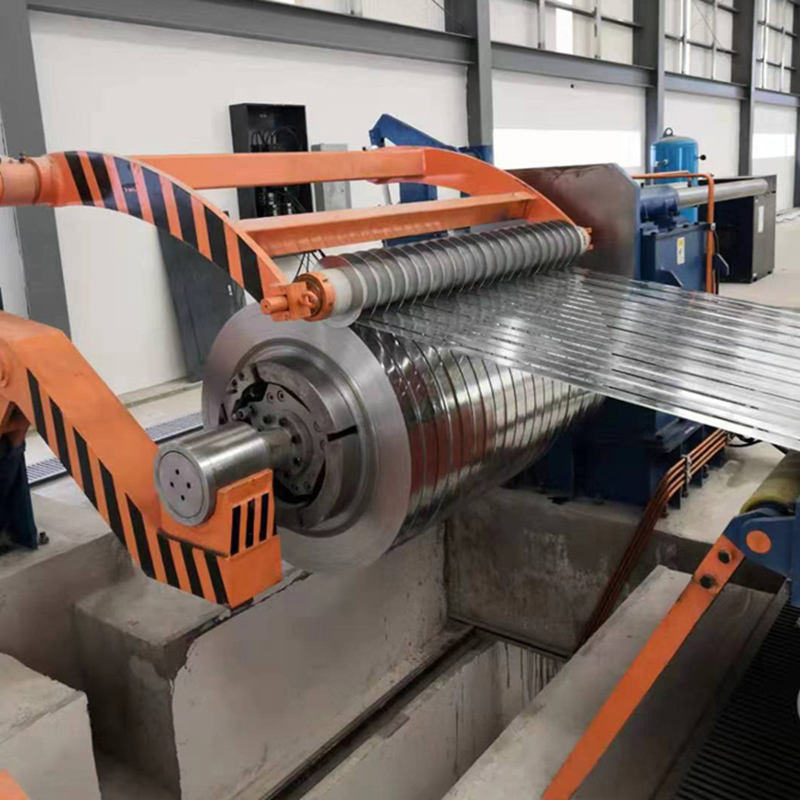

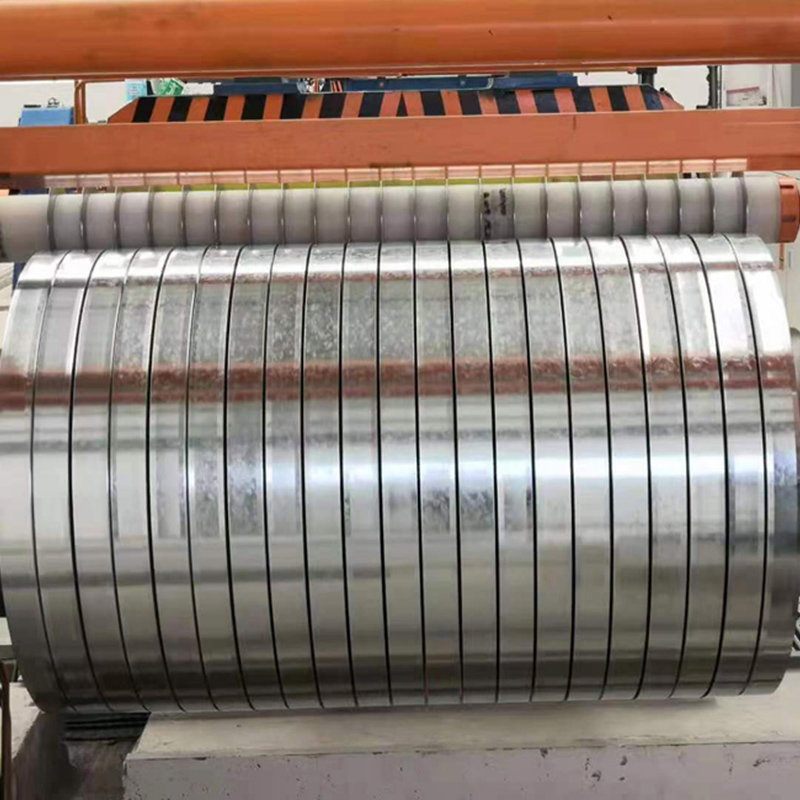

l. Гидравлический откатчик, гидравлический выталкиватель
Основные части: сварная стальная конструкция, четыре стальных листа, клиновое скользящее основание, оправка, боковая панель, подшипник, основание подшипника, толкающий и тянущий гидравлический цилиндр, редуктор коробки передач, гидравлический выталкиватель, пневматический тормоз и т. д.
Диапазон диаметров расширения: Φ480 мм ～ Φ508 мм
Толкающий и тянущий гидравлический цилиндр: FA-Φ180 мм
Максимальный вес загрузки: 14 тонн
110 кВт двигатель постоянного тока
Ф80 мм прижимной рычаг, поднимается и опускается гидравлическим
m. Гидравлический поддерживающий рычаг
Использование: для поддержки одного рычага основного намотчика, увеличения инерции вращения барабана
Однорычажная конструкция, поднимаемая вверх и вниз гидравлическим цилиндром
При намотке поддерживающий рычаг поднимается вверх для поддержки рычага намотчика, при выгрузке рулонов поддерживающий рычаг поднимается вниз.
n. Гидравлическая разгрузочная тележка для рулонов
1) Основные части: сварная стальная конструкция, движущиеся колеса, четыре направляющие колонны, приводной вал и т. д.
2) Максимальный вес загрузки: 15 тонн, циклоидальный штифтовой двигатель мощностью 1,1 кВт, скорость перемещения 6 м/мин
3) Гидравлический привод: поднимает рулоны весом менее 15 тонн вверх и вниз, максимальный ход 500 мм, гидравлический цилиндр: FA-Φ125 мм 1 комплект
o.Гидравлическая система
Основные части: сварной стальной масляный короб объемом 300 кг, все виды гидравлических клапанов и масляная циркуляционная пластина.
Гидравлическая приводная мощность: двигатель класса E мощностью 11 кВт, емкость 30 мл, нормальное давление: 70 кг/см2, максимальное давление: 140 кг/см2
p.Электрическая система управления
1) Один главный пульт управления и два вспомогательных шкафа управления для удобной загрузки и выгрузки рулонов
2) Источник питания: 3 фазы 380 В ± 10% 50 Гц ± 1,
3) Основные части и использование: вся система состоит из основного рабочего стола, вспомогательного рабочего стола для разматывателя, вспомогательного рабочего стола для разматывателя и электрических шкафов. Вся линия использует центральное управление, основной рабочий стол с цифровым дисплеем, регулировкой высокой и низкой скорости, ручной подачей, непрерывной резкой, сигнализацией о сбоях и т. д. Система регулировки скорости, ПЛК от Fatek, Тайвань. Другие Все части импортируются или аналогичны известным китайским брендам. Принимает систему управления с сенсорным экраном, удобную для настройки, регулировки некоторых параметров, таких как скорость. Удобно менять ручной режим, одиночный режим и автоматический режим и контролировать рабочие условия всех частей, чтобы убедиться, что вся линия работает безопасно и с высокой эффективностью.
