DGF-650×2-SC-001
Подробнее о продукте Модель №: DGF-650x2.0–CS-001 Подходящий материал Нержавеющая сталь / Углеродистая сталь Толщина (мм) 0.3–1.5 Ширина (мм) 150~600 Внутренний диаметр (мм) φ508 Наружный диаметр (мм) ≤φ1500 Вес рулона (тонн) ≤5 Точность ширины (мм) ≤±0.05 Ма...
Описание
маркер
Подробнее о продукте
| Модель №: | DGF-650x2.0-CS-001 |
| Подходящий материал | Нержавеющая сталь / Углеродистая сталь |
| Толщина (мм) | 0.3-1.5 |
| Ширина (мм) | 150~600 |
| Внутренний диаметр (мм) | φ508 |
| Наружный диаметр (мм) | ≤φ1500 |
| Вес рулона (тонн) | ≤5 |
| Точность ширины (мм) | ≤±0.05 |
| Максимальное количество щелей за раз (шт.) | ≤20 |
| Скорость | ≤80м/мин |
| Мощность | ≤98 КВТ |
| Необходимая площадь | ≤15*5 |
Функция линии продольной резки:

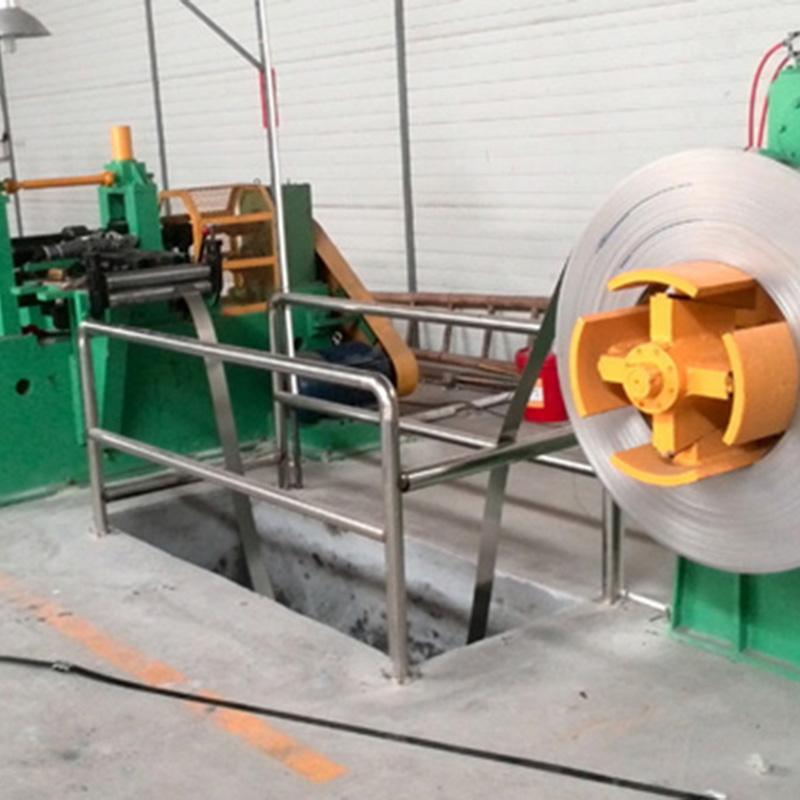

Линия продольной резки металла спроектирована и изготовлена для резки рулонов металла большого размера на узкие полосы и сматывания этих полос в маленькие рулоны. Эти рулоны меньшей ширины затем используются в линиях профилирования, трубопрокатных станах, прессах и т. д.
Основные технические параметры:
1. Материал: нержавеющая сталь, холоднокатаная, оцинкованная сталь
2. Максимальная масса загрузки: 5 тонн
3. Толщина исходного материала: 0,15–1,5 мм
4. Ширина исходного материала: 200–600 мм
5. Внутренний диаметр разматывателя: Ф460–Ф520 мм
Ручное расширение
6. Внутренний диаметр моталки: Ф470–Ф508 мм
Ручное расширение
7. Внешний диаметр разматывателя: Ф1500 мм
8. Внешний диаметр моталки: Ф1500 мм
9. Максимальное количество разрезов за раз: 20 разрезов при толщине 0,7 мм
10. Диапазон ширины резки: 10–600 мм
11. Скорость линии: 0–80 м/мин
12. Точность реза: ≤1 мм/м
13. Боры: ±0,05 мм

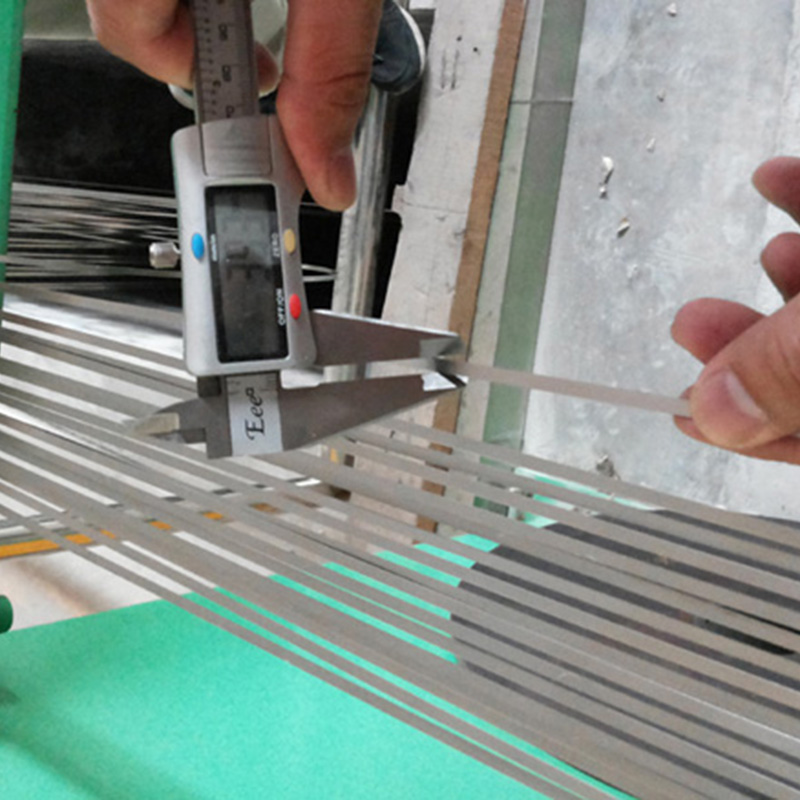

14. Допуск по ширине: ±0,03 мм
15. Источник питания оборудования: 380 В/50 Гц/3 фазы (опция)
16. Направление линии: Лицом к операционному столу с _ЛЕВОГО _ на _ПРАВОЕ__
Основные устройства:
a.Ручной разматыватель с раздвижкой
b.Резка и перемотка обрезков
c.Натяжная станция
d.Ручной разматыватель с раздвижкой
e.Электрическая система управления
f.Принадлежности
а.Ручной разматыватель
С одним подвесным рычагом; ручная регулировка простого механизма разматывания; сварная стальная пластинчатая конструкция; четыре изогнутых листа, клиновое скользящее основание, с механическим тормозом.
Диапазон расширения: Φ460 мм～Φ520 мм×650 мм
Максимальный вес загрузки: 5 тонн
Максимальный наружный диаметр рулона: 1500 мм
b.Продольная резка
Сварная конструкция из стальных пластин,
Синхронная коробка передач
Универсальная система трансмиссии
Валы лезвий: 40Cr, Ф100×650 мм, закалка и отпуск, обработка твердым хромом,
Диаметр ножа: Ф220 мм
Основная мощность: двигатель переменного тока 18,5 кВт с инвертором (Sinee, Shenzhen), редуктор, зубчатая передача
Арка вала лезвия: ручная регулировка вращения
Ручной боковой направляющий механизм подачи
Шлифовальный вал: 1 шт.
Перемотчик лома
c.Станция натяжения
Сварная рама из стальных пластин, верхние и нижние стальные панели покрыты войлочной шерстью, методы многослойной защиты, ручной пресс для натяжения, чтобы обеспечить плотную и равномерную откатку полос.

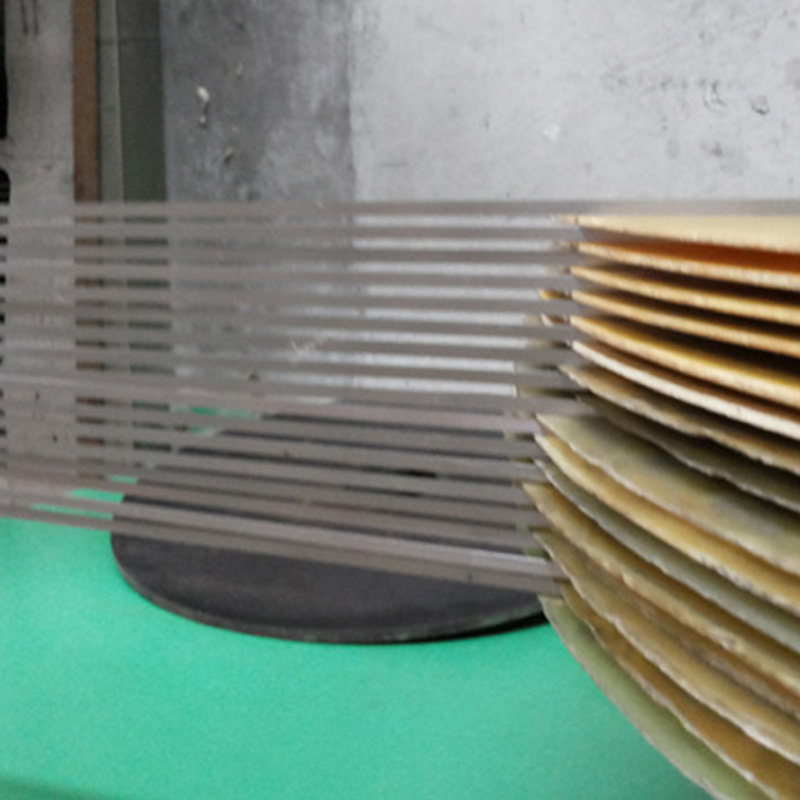

d.Ручной разматыватель
Ручной механизм регулировки разматывателя, сварная стальная пластинчатая конструкция, оправка, изогнутые листы, клиновое скользящее основание, боковая панель, подшипник и основание подшипника
Диапазон диаметров разматывателя: Φ470 мм ～ Φ508 мм × 650 мм,
Максимальный вес рулона загрузки: 5 тонн
30 кВт двигатель переменного тока с инвертором (Sinee, Shenzhen)
Максимальный наружный диаметр готовых рулонов: Φ1500 мм
Высокоточный редуктор
Ф70 мм прижимной рычаг, подъем и опускание с помощью электропривода
e.Электрическая система управления
Эта линия должна питаться от 380 В, 50 Гц, 3 фазы. Допуск не может превышать ±10%. Управляющее напряжение должно быть 220 В переменного тока и 24 В постоянного тока.
Учитывая безопасность операторов и машины, наша линия использует надежный метод защиты, чтобы избежать неправильной работы; вся линия может быть немедленно отключена при возникновении любой чрезвычайной ситуации.
Срок поставки:
a) Срок поставки составляет 60–180 рабочих дней в зависимости от типа машины
b) ODM 60–150 дней после подтверждения всей информации.
c) Зависит от объема заказа
d) В зависимости от фактической ситуации назначается время поставки.
