DGF-850×2-HR-001
Подробнее о продукте Модель №: DGF-850×2.0-HR-002 Подходящий материал Нержавеющая сталь / Углеродистая сталь Толщина (мм) 0.3-2.0 Ширина (мм) 300~800 Внутренний диаметр (мм) φ508/φ610 Наружный диаметр (мм) ≤φ1800 Вес рулона (тонн) ≤12 Точнос...
Описание
маркер
Подробнее о продукте
| Модель №: | DGF-850x2.0-HR-002 |
| Подходящий материал | Нержавеющая сталь / Углеродистая сталь |
| Толщина (мм) | 0.3-2.0 |
| Ширина (мм) | 300~800 |
| Внутренний диаметр (мм) | φ508/φ610 |
| Наружный диаметр (мм) | ≤φ1800 |
| Вес рулона (тонн) | ≤12 |
| Точность ширины (мм) | ≤±0.05 |
| Максимальное количество щелей за раз (шт.) | ≤15 |
| Скорость | ≤100 м/мин |
| Мощность | ≤118 КВТ |
| Необходимая площадь | ≤18*7 |
Вид спереди всей линии
Функция линии продольной резки:
Линия продольной резки металла спроектирована и изготовлена для резки рулонов металла большого размера на узкие полосы и сматывания этих полос в маленькие рулоны. Эти рулоны меньшей ширины затем используются в линиях профилирования, трубопрокатных станах, прессах и т. д.
Основное оборудование:
Линия продольной резки типа 0,2~2,0 мм x 850 используется для резки краев рулонов большого размера или на узкие полосы и сматывания их в рулоны малого размера. Она состоит из следующих частей:
a) Гидравлическая загрузочная тележка для рулонов
b) Гидравлический разматыватель
c) Очиститель, прижимной ролик, гидравлические ножницы
d) Петлевая яма и мост
e) Ручной боковой направляющий
f) Продольная резка
g) Отдельная перемотка лома
h) Петлевая яма и мост
i) Разделительный механизм, станция натяжения панелей
j) Разделительный механизм, гидравлический размотчик и гидравлический толкатель
k) Гидравлическая разгрузочная тележка для рулонов
l) Гидравлическая система
m) Электрическая система управления
n ) Аксессуары
Схема работы линии продольной резки:
Загрузка рулона→размотка→защемление→резка→петлеобразование→направление→резка→перемотка лома→петлеобразование→натяжение→размотка→выгрузка рулонов
Введение в основные части:
a.Гидравлическая загрузочная тележка для рулонов
1.Основные части: сварная стальная конструкция, движущиеся колеса, четыре направляющие колонны, приводной вал и т. д.
2.Максимальный вес загрузки: 10 тонн, циклоидальный штифтовой двигатель мощностью 1,1 кВт, скорость перемещения 6 м/мин
3.Гидравлический привод: поднимает рулоны весом менее 10 тонн вверх и вниз, максимальный ход 500 мм, гидравлический цилиндр: FA-Φ125 мм 1 комплект

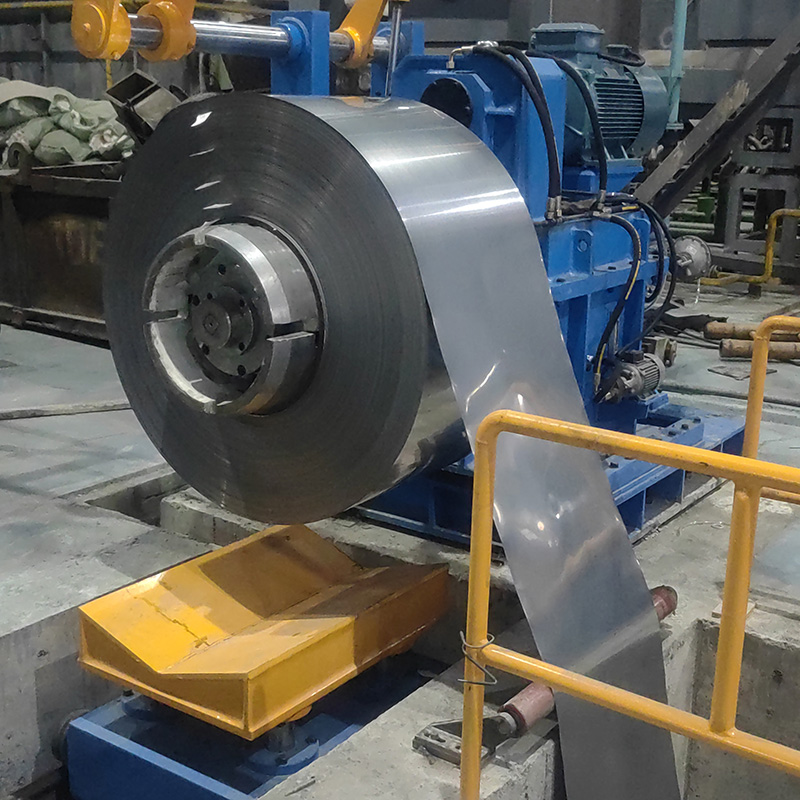

b.Гидравлический разматыватель
1) Основные части: сварная стальная конструкция, четыре арочных листа, клиновое скользящее основание, оправка, боковая панель, подшипник, основание подшипника, пневматический дисковый тормоз и т. д.
2) Диапазон расширения: Φ460 мм ～ Φ520 мм × 850 мм
3) Максимальный вес загрузки 10 тонн
4) Гидравлический привод: толкающий и тянущий гидравлический цилиндр для расширения и сжатия; гидравлический цилиндр: FA-Φ200 мм 1 комплект
5) Электропитание: подающая полоса с помощью двигателя с циклоидальным штифтом 4,0 кВт + инвертор через цепную передачу
6) Прижимное колесо с приводом от двигателя с циклоидальным штифтом 1,1 кВт
c.Очиститель, прижимные ролики, гидравлические ножницы
Основная конструкция: сварная стальная пластинчатая конструкция
Прижимные ролики: Ф250×1050 мм, бесшовная труба, покрытая полиуретановой резиной, приводится в действие обычным двигателем мощностью 18,5 кВт с инвертором
Гидравлические ножницы: сварная стальная пластинчатая рама, литые стальные основания ножей
Нож: четыре боковых лезвия, материал: Cr12MoV Твердость: 60±1
Гидравлический привод: гидравлический цилиндр: FA-Φ100 мм 2 комплекта Очиститель
d.Петлевая яма и мост
Основная рама: сварная стальная пластинчатая конструкция
Гидравлический привод: управление мостом вверх и вниз с помощью гидравлического цилиндра: CA-Φ80 мм 1 комплект
e.Ручной боковой направляющий механизм
1.Основные части: стальная панель, оборудование прижимных роликов, резиновый ролик PU, винтовой маховик, электрическая регулировка и т. д.
2.Боковые направляющие ролики: материал Cr12MoV, высокая закалка и отпуск, HRC 580~620, 2 ролика с обеих сторон

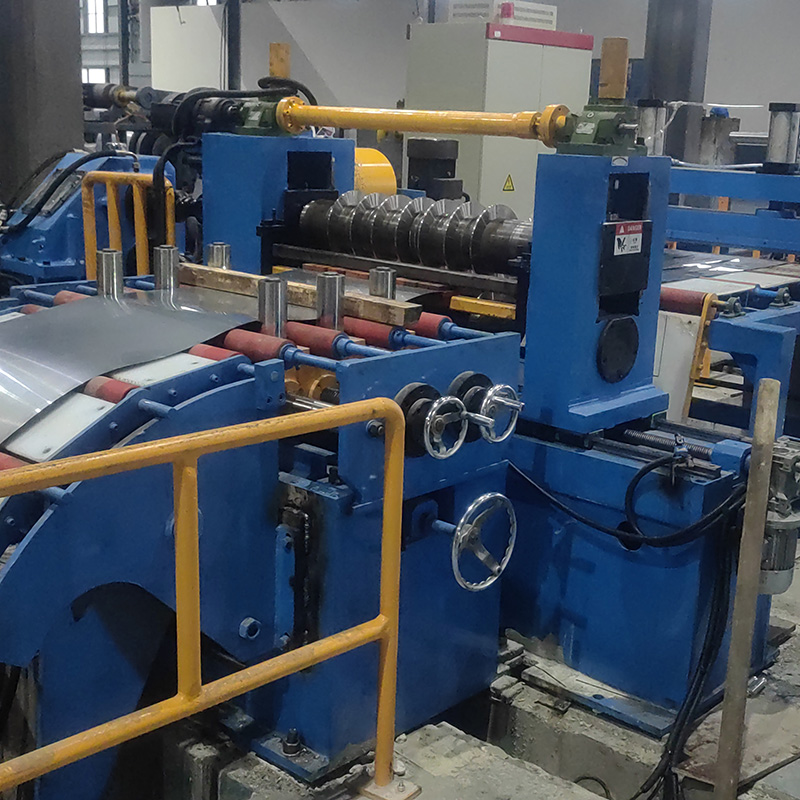

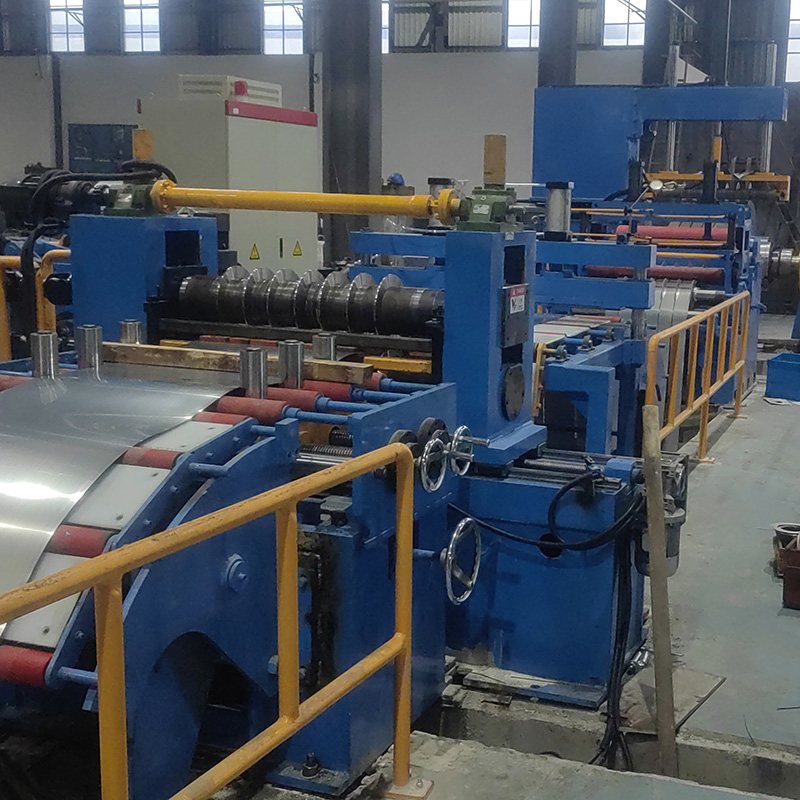

f.Продольная резка
1.Основные части: стальная пластинчатая конструкция, литая основа, синхронизированная коробка передач, подъемник, муфта сцепления, универсальная передача и т. д.
2.Ножевой вал: 40Cr, Ф140×1050 мм, Т-образный паз 28 мм, среднечастотная закалка и отпуск, шлифовка, твердое хромирование, с пазом на 16 м
3.Внешний диаметр ножей: Ф280 мм (предоставляется покупателем)
4.Тип крепления: гайки надежно фиксируют ножи
5.Регулировочная рама, одна группа для фиксации деревянных брусков
6.Боковая панель перемещается с помощью электропривода, ножевой вал можно поднимать и опускать, синхронизировать с помощью электропривода
7.Двигатель для продольной резки: двигатель переменного тока мощностью 45 кВт + инвертор
g.Отдельный перемотчик лома
Основные части: сварная стальная пластинчатая конструкция, направляющий ролик
Двухсторонний перемотчик лома, механизм расширения, автоматическая подкладка, приводимый в действие двигателем переменного тока + инвертор
h.Петлевая яма и мост
Основная рама: сварная стальная пластинчатая конструкция
Гидравлический привод: управление мостом вверх и вниз с помощью гидравлического цилиндра: CA-Φ80 мм 1 комплект

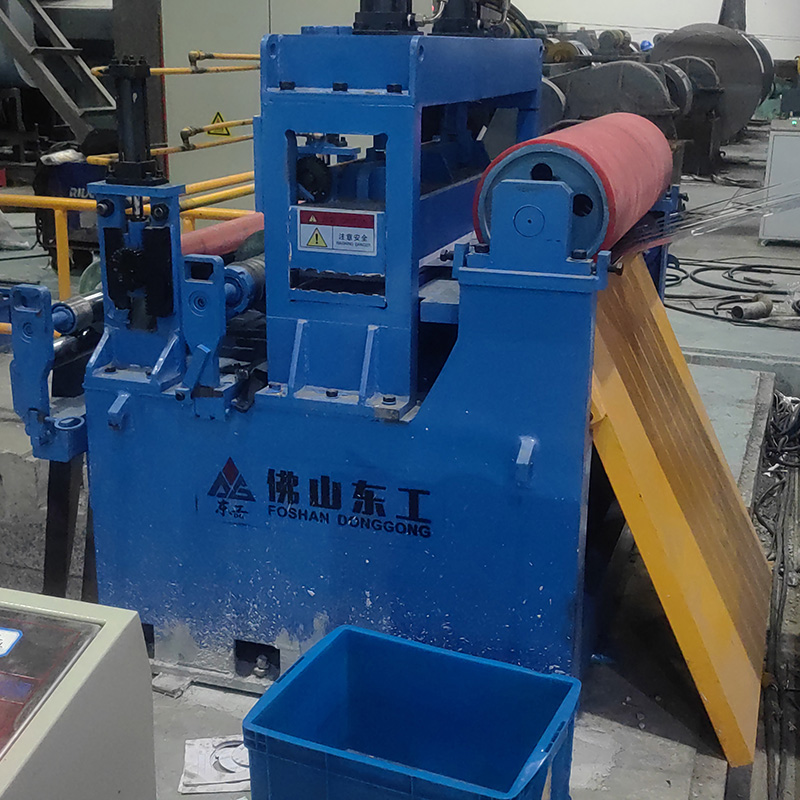

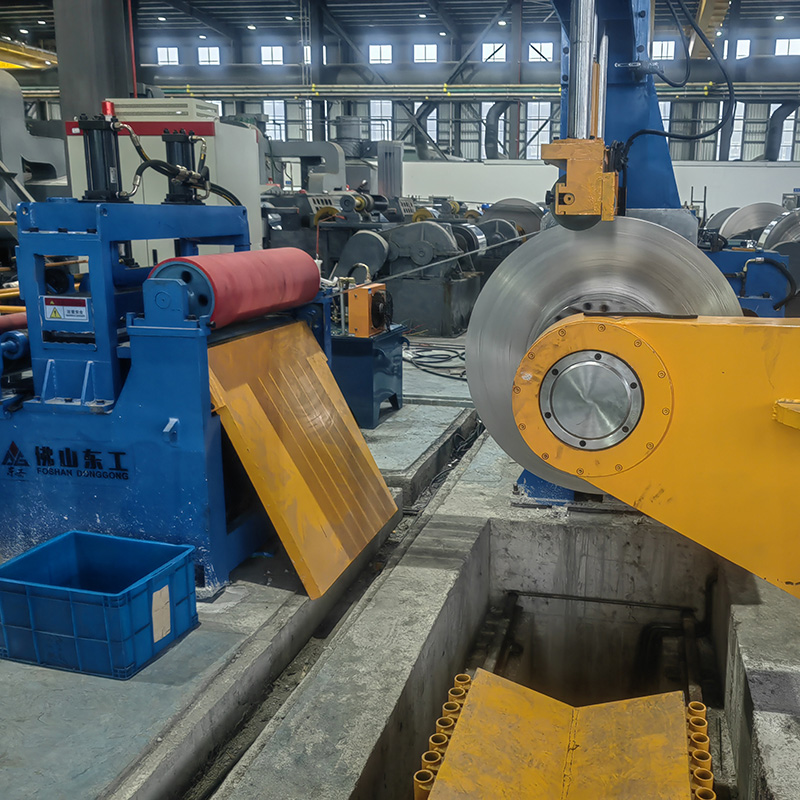

i.Станция натяжения панелей
Основная конструкция: стальная пластина, разделительный ролик, полиуретановая резина и т. д.
Натяжная подушка: покрыта шерстяной подушкой
Ролики: Φ500 мм, покрыты полиуретановой резиной
Гидравлический привод: контрольные подушки вверх или вниз; гидравлический цилиндр; FA-Φ100 мм (2 комплекта)

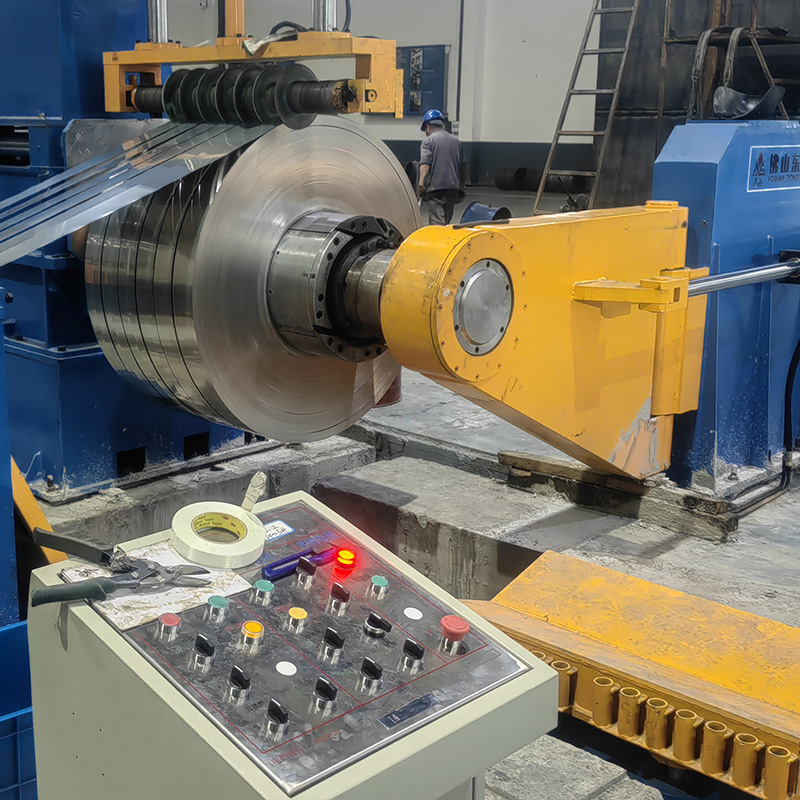

j.Гидравлический откатчик, гидравлический выталкиватель
Основные части: сварная стальная конструкция, четыре стальных листа, клиновое скользящее основание, оправка, боковая панель, подшипник, основание подшипника, толкающий и тянущий гидравлический цилиндр, редуктор коробки передач, гидравлический выталкиватель, пневматический тормоз и т. д.
Диапазон диаметров расширения: Φ480 мм～Φ508 мм×850 мм
Толкающий и тянущий гидравлический цилиндр: FA-Φ150 мм
Максимальный вес загрузки: 10 тонн
75 кВт двигатель переменного тока + инвертор
Ф80 мм прижимной рычаг, поднимается и опускается гидравлическим

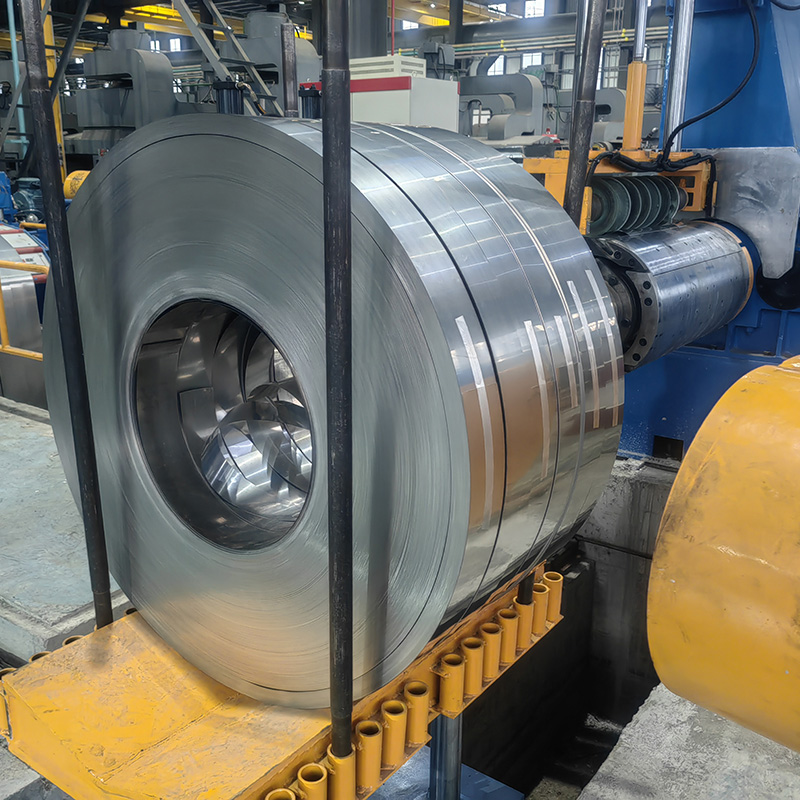

k. Гидравлическая разгрузочная тележка для рулонов
1) Основные части: сварная стальная конструкция, движущиеся колеса, четыре направляющие колонны, приводной вал и т. д.
2) Максимальный вес загрузки: 10 тонн, циклоидальный штифтовой двигатель мощностью 1,1 кВт, скорость движения 6 м/мин
3) Гидравлический привод: поднимает рулоны весом менее 10 тонн вверх и вниз, максимальный ход 500 мм, гидравлический цилиндр: FA-Φ125 мм 1 комплект
l.Гидравлическая система
Основные части: сварной стальной масляный короб объемом 300 кг, все виды гидравлических клапанов и масляная циркуляционная пластина.
Гидравлическая приводная мощность: двигатель класса E мощностью 11 кВт, емкость 30 мл, нормальное давление: 70 кг/см2, максимальное давление: 140 кг/см2
м.Электрическая система управления
1)Один главный пульт управления и два вспомогательных шкафа управления для удобной загрузки и выгрузки рулонов
2) Источник питания: 3 фазы 380 В ± 10% 50 Гц ± 1,
3)Основные части и использование: вся система состоит из основного рабочего стола, вспомогательного рабочего стола для разматывателя, вспомогательного рабочего стола для разматывателя и электрических шкафов. Вся линия использует центральное управление, основной рабочий стол с цифровым дисплеем, регулировкой высокой и низкой скорости, ручной подачей, непрерывной резкой, сигнализацией о сбоях и т. д. Система регулировки скорости, ПЛК от Fatek, Тайвань. Другие Все части импортируются или аналогичны известным китайским брендам. Принимает систему управления с сенсорным экраном, удобную для настройки, регулировки некоторых параметров, таких как скорость. Удобно менять ручной режим, одиночный режим и автоматический режим и контролировать рабочие условия всех частей, чтобы убедиться, что вся линия работает безопасно и с высокой эффективностью.
Уважаемые клиенты:
Срок поставки:
a) Срок поставки составляет 60–180 рабочих дней в зависимости от типа машины
b) ODM 60–150 дней после подтверждения всей информации.
c) Зависит от объема заказа
d) В зависимости от фактической ситуации назначается время поставки.
