DGF-850×2-HR-002
Подробнее о продукте Модель №: DGF-850x2.0–HR-002 Подходящий материал Нержавеющая сталь / Углеродистая сталь Толщина (мм) 0.3–2.0 Ширина (мм) 300~800 Внутренний диаметр (мм) φ508/φ610 Наружный диаметр (мм) ≤φ1800 Вес рулона (тонн) ≤12 Точность ширины (мм) ≤±0....
Описание
маркер
Подробнее о продукте
| Модель №: | DGF-850x2.0-HR-002 |
| Подходящий материал | Нержавеющая сталь / Углеродистая сталь |
| Толщина (мм) | 0.3-2.0 |
| Ширина (мм) | 300~800 |
| Внутренний диаметр (мм) | φ508/φ610 |
| Наружный диаметр (мм) | ≤φ1800 |
| Вес рулона (тонн) | ≤12 |
| Точность ширины (мм) | ≤±0.05 |
| Максимальное количество щелей за раз (шт.) | ≤15 |
| Скорость | ≤100 м/мин |
| Мощность | ≤118КВТ |
| Необходимая площадь | ≤18*7 |

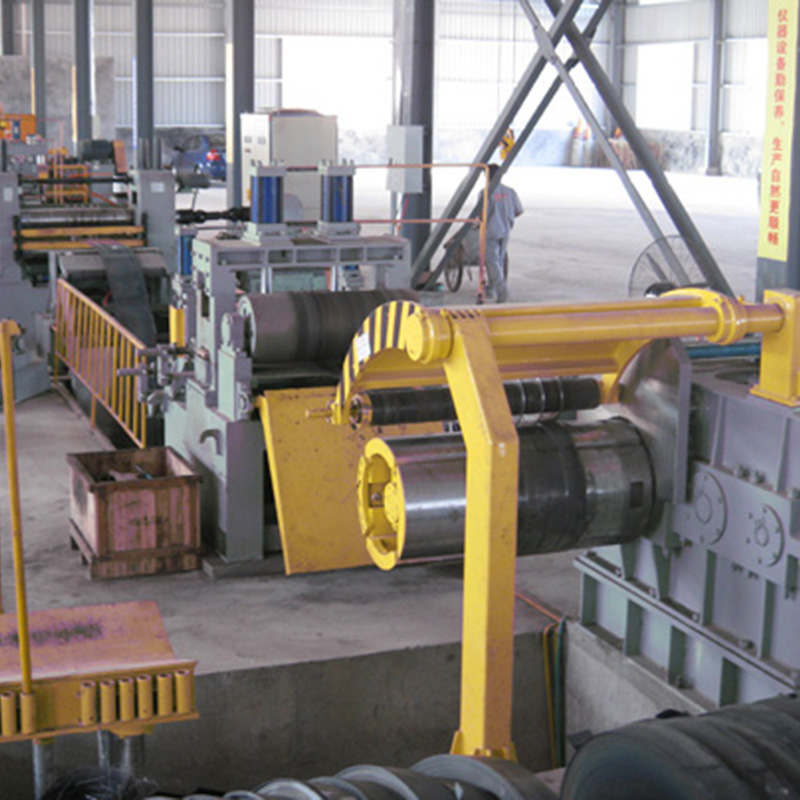

Вид спереди всей линии
Функция линии продольной резки:
Линия продольной резки металла предназначена для продольной резки широких металлических рулонов на узкие полосы и их последующей перемотки в рулоны меньшего размера. Эти рулоны меньшей ширины затем используются на линиях профилирования, трубных станах, прессах и другом оборудовании.
Основное оборудование:
Линия продольной резки 0,2~2,0 мм x 850 типа предназначена для обрезки кромок широких рулонов или резки на узкие полосы с последующей перемоткой в рулоны меньшего размера. Состоит из следующих компонентов:
a) Гидравлическая тележка для загрузки рулонов
b) Гидравлический разматыватель
c) Отделитель, прижимной ролик, гидравлические ножницы
d) Петлеобразователь с ямой и мостом
e) Ручные боковые направляющие
f) Режущий узел
g) Отдельный перемотчик обрезков
h) Петлеобразователь с ямой и мостом
i) Разделительный механизм, станция натяжения панелей
j) Разделительный механизм, гидравлический перемотчик и гидравлический выталкиватель
k) Гидравлическая тележка для выгрузки рулонов
l) Гидравлическая система
m) Электрическая система управления
n) Комплектующие
Технологическая схема линии продольной резки:
Загрузка рулона → размотка → прижим → резка → петлеобразование → направление → продольная резка → перемотка обрезков → петлеобразование → натяжение → перемотка → выгрузка рулонов
Описание основных узлов:
a. Гидравлическая тележка для загрузки рулонов
1.Основные компоненты: сварная стальная конструкция, ходовые колеса, четыре направляющие колонны, приводной вал и др.
2.Максимальная нагрузка: 10 тонн, мотор-редуктор 1,1 кВт, скорость движения 6 м/мин
3.Гидропривод: подъем/опускание рулонов до 10 тонн, максимальный ход 500 мм, гидроцилиндр FA-Φ125 мм - 1 шт.
b. Гидравлический разматыватель
1.Основные компоненты: сварная стальная конструкция, четыре дуговых лепестка, клиновая подвижная база, оправка, боковая панель, подшипники, опоры подшипников, пневматический дисковый тормоз и др.
2.Диапазон расширения: Φ460~Φ520 мм×850 мм
3.Максимальная нагрузка: 10 тонн
4.Гидропривод: гидроцилиндр расширения/сжатия FA-Φ200 мм - 1 шт.
5.Электропривод: подача полосы мотор-редуктором 4,0 кВт + частотный преобразователь через цепную передачу
6.Прижимной ролик с приводом от мотор-редуктора 1,1 кВт

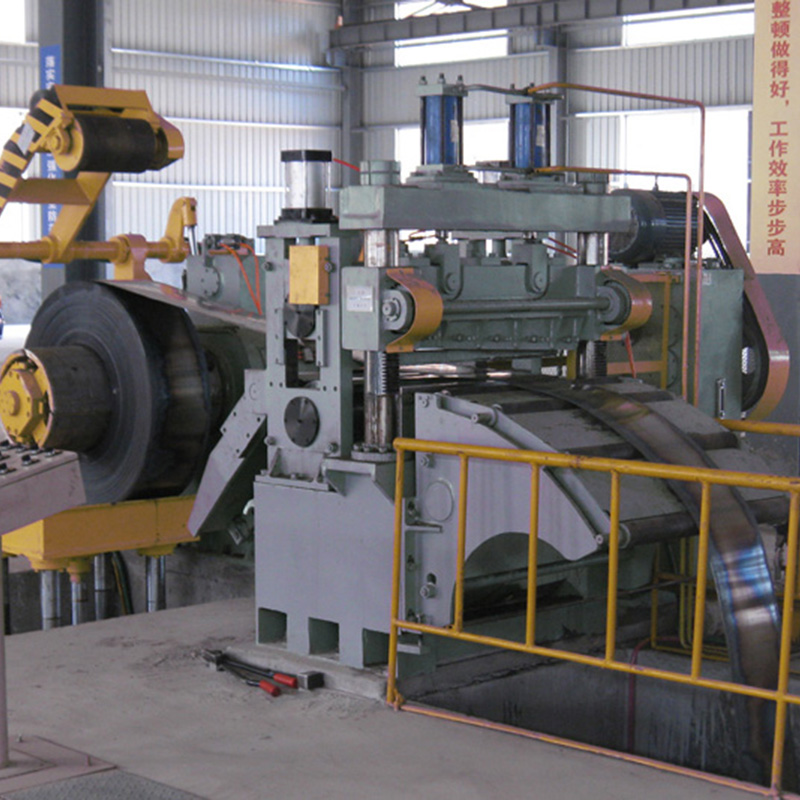

c. Отделитель, прижимные ролики, гидравлические ножницы
Основная конструкция: сварная стальная конструкция
Прижимные ролики: Ф250×1050 мм, бесшовная труба с покрытием из полиуретана, привод от асинхронного двигателя 18,5 кВт с частотным преобразователем
Гидравлические ножницы: сварная стальная рама, литые стальные основания ножей
Ножи: четырехсторонние, материал Cr12MoV, твердость 60±1 HRC
Гидропривод: гидроцилиндры FA-Φ100 мм - 2 шт.
Отделитель
d. Петлеобразователь с ямой и мостом
Основная рама: сварная стальная конструкция
Гидропривод: управление подъемом/опусканием моста гидроцилиндром CA-Φ80 мм - 1 шт.

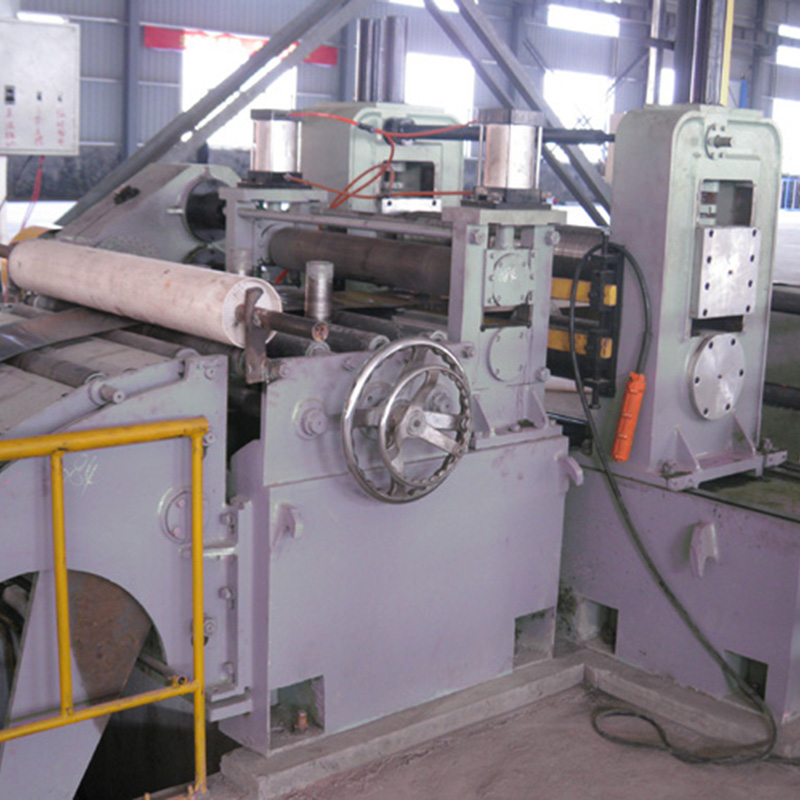

e. Ручные боковые направляющие
1.Основные компоненты: стальная панель, оборудование прижимных роликов, полиуретановые ролики, винтовое маховичное колесо, электрическая регулировка и др.
2.Направляющие ролики: материал Cr12MoV, высокотемпературная закалка и отпуск, твердость 580~620 HRC, 2 ролика с каждой стороны
f. Режущий узел
1.Основные компоненты: стальная конструкция, литое основание, синхронная коробка передач, подъемник, муфта сцепления, универсальная передача и др.
2.Ножевой вал: 40Cr, Ф140×1050 мм, Т-образный паз 28 мм, закалка ТВЧ и отпуск, шлифовка, хромирование, с пазом 16 м
3.Наружный диаметр ножей: Ф280 мм (предоставляется заказчиком)
4.Тип крепления: фиксация гайками
5.Регулировочная рама для крепления деревянных планок
6.Боковая панель перемещается электроприводом, ножевой вал поднимается/опускается синхронно
7.Двигатель резки: асинхронный двигатель 45 кВт + частотный преобразователь
g. Отдельный перемотчик обрезков
Основные компоненты: сварная стальная конструкция, направляющий ролик
Двухсторонний перемотчик обрезков, механизм расширения, автоматическая центровка, привод от асинхронного двигателя + частотный преобразователь
h. Петлеобразователь с ямой и мостом
Основная рама: сварная стальная конструкция
Гидропривод: управление подъемом/опусканием моста гидроцилиндром CA-Φ80 мм - 1 шт.

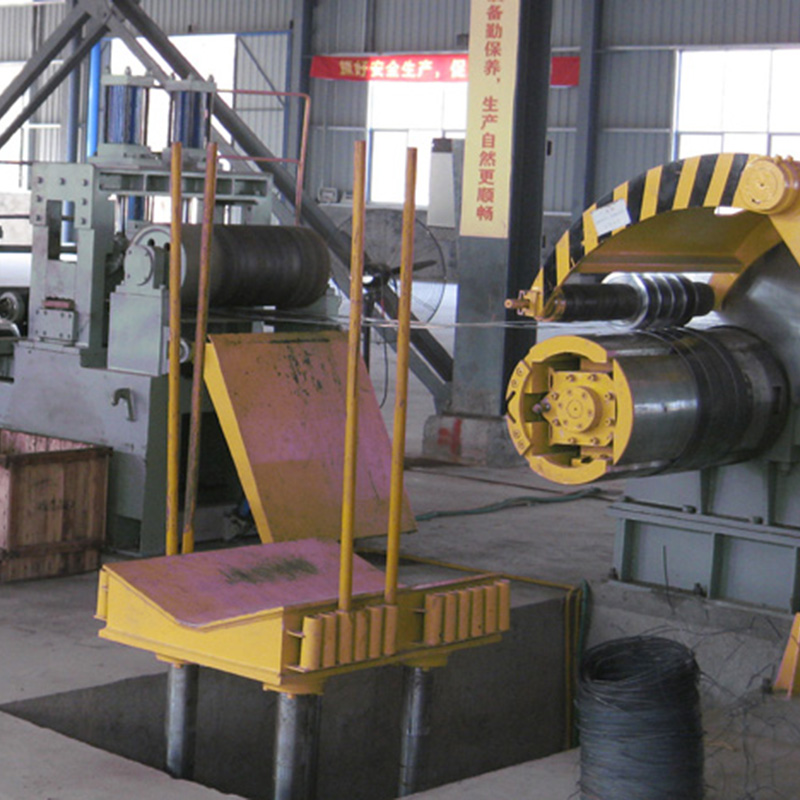

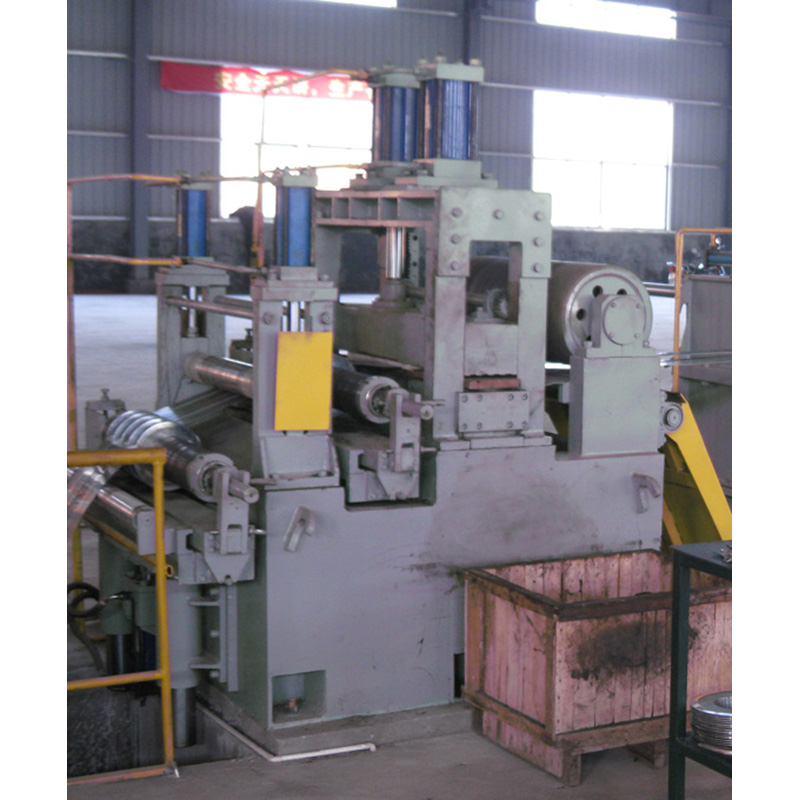

i. Станция натяжения панелей
Основная конструкция: стальная плита, разделительный ролик, полиуретан и др.
Натяжные пластины: покрыты войлочными прокладками
Ролики: Φ500 мм, с полиуретановым покрытием
Гидропривод: управление пластинами гидроцилиндрами FA-Φ100 мм - 2 шт.
j. Гидравлический перемотчик, гидравлический выталкиватель
Основные компоненты: сварная стальная конструкция, четыре стальных лепестка, клиновая подвижная база, оправка, боковая панель, подшипники, опоры подшипников, толкающий гидроцилиндр, редуктор, гидравлический выталкиватель, пневматический тормоз и др.
Диапазон расширения: Φ480~Φ508 мм×850 мм
Толкающий гидроцилиндр: FA-Φ150 мм
Максимальная нагрузка: 10 тонн
Асинхронный двигатель 75 кВт + частотный преобразователь
Прижимной рычаг Ф80 мм с гидроподъемом
k. Гидравлическая тележка для выгрузки рулонов
1.Основные компоненты: сварная стальная конструкция, ходовые колеса, четыре направляющие колонны, приводной вал и др.
2.Максимальная нагрузка: 10 тонн, мотор-редуктор 1,1 кВт, скорость движения 6 м/мин
3.Гидропривод: подъем/опускание рулонов до 10 тонн, максимальный ход 500 мм, гидроцилиндр FA-Φ125 мм - 1 шт.
l. Гидравлическая система
Основные компоненты: сварной масляный бак объемом 300 кг, различные гидроклапаны и распределительные плиты.
Гидропривод: двигатель класса E 11 кВт, производительность 30 мл, рабочее давление: 70 кг/см2, максимальное давление: 140 кг/см2
m. Электрическая система управления
1.Одна главная консоль управления и две вспомогательные для удобства загрузки и выгрузки рулонов
2.Источник питания: 3 фазы 380В±10% 50Гц±1
3.Основные компоненты и функции: система состоит из главного пульта управления, вспомогательных пультов для разматывателя и перемотчика, и электрошкафов. Вся линия имеет централизованное управление, главный пульт оснащен цифровым дисплеем, регулировкой скорости, ручной подачей, непрерывной резкой, аварийной сигнализацией и другими функциями. Система регулировки скорости и ПЛК производства Fatek (Тайвань). Остальные компоненты импортные или от известных китайских производителей. Используется сенсорная система управления для удобства настройки параметров, таких как скорость. Обеспечивает простоту переключения между ручным, одиночным и автоматическим режимами, а также мониторинг состояния всех узлов для безопасной и эффективной работы линии.
