DGPB-1300×2-G-008
Подробнее о продукте Модель №: DGPB-1300×2-G-0038 Сырье углеродистая сталь / PPGI /EGI Толщина (мм) 0.3~2.0 Ширина (мм) 100-1300 Внутренний диаметр (мм) φ508/610 Наружный диаметр (мм) ≤φ1600 Вес рулона (тонн) ≤10 Точность выравнивания (mm) ≤±0.5/m2 Длина, которую ну...
Описание
маркер
Подробнее о продукте
| Модель №: | DGPB-1300x2-G-0038 |
| Сырье | углеродистая сталь / PPGI /EGI |
| Толщина (мм) | 0.3~2.0 |
| Ширина (мм) | 100-1300 |
| Внутренний диаметр (мм) | φ508/610 |
| Наружный диаметр (мм) | ≤φ1600 |
| Вес рулона (тонн) | ≤10 |
| Точность выравнивания (mm) | ≤±0.5/m2 |
| Длина, которую нужно отрезать (pcs) | 300~3000 |
| Скорость | ≤50м/мин |
| Необходимая площадь | ≤18*6 |
Функция линии поперечной резки:
Линия поперечной резки (CTL) принимает рулон-заготовку (джамбо-рулон), распрямляет его и нарезает на секции точной длины, затем укладывает листы в пачку. Оборудование проектируется в соответствии с шириной, толщиной и весом входящего рулона. Полоса быстро подается через линию, затем замедляется и полностью останавливается. Неподвижные ножницы срабатывают, и получается лист заданной длины.
Основные этапы:
Загрузка рулонов → Размотка → Прижим,→правка на 2-валковом правильном станке → Накопление петли → Центрирование → Измерение длины → Резка → Транспортировка → Штабелирование → Выгрузка листов → Упаковка
Основные характеристики:
a) Сырье: GI, PPGI, EGI
b) Толщина материала: 0.3 мм ~ 2.0 мм
c) Ширина материала: 500 ~ 1250 мм
d) Наружный диаметр рулона: 800 мм ~ 1500 мм (макс.)
e) Внутренний диаметр рулона: Φ460 мм ~ Φ520 мм
f) Максимальная нагрузка: 8 тонн (макс.)
g) Длина резки: 500 ~ 3000 мм
h) Точность резки:
i. Точность по длине: ≤±0,3 мм (на 1000 мм)
ii. Точность по диагонали: ≤±0,6 мм (на 1000 мм)
Высота штабелирования: 500 мм
Основное оборудование и функции:
a. Гидравлическая тележка для загрузки рулонов

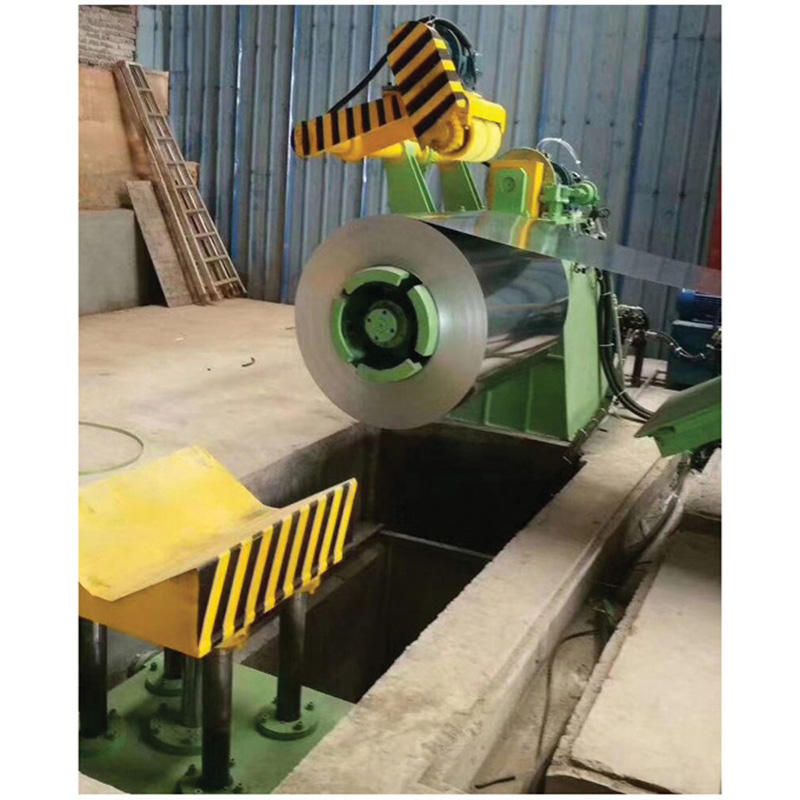

b. Гидравлическая разматывающая машина
c. Гидравлическая опорная стрела

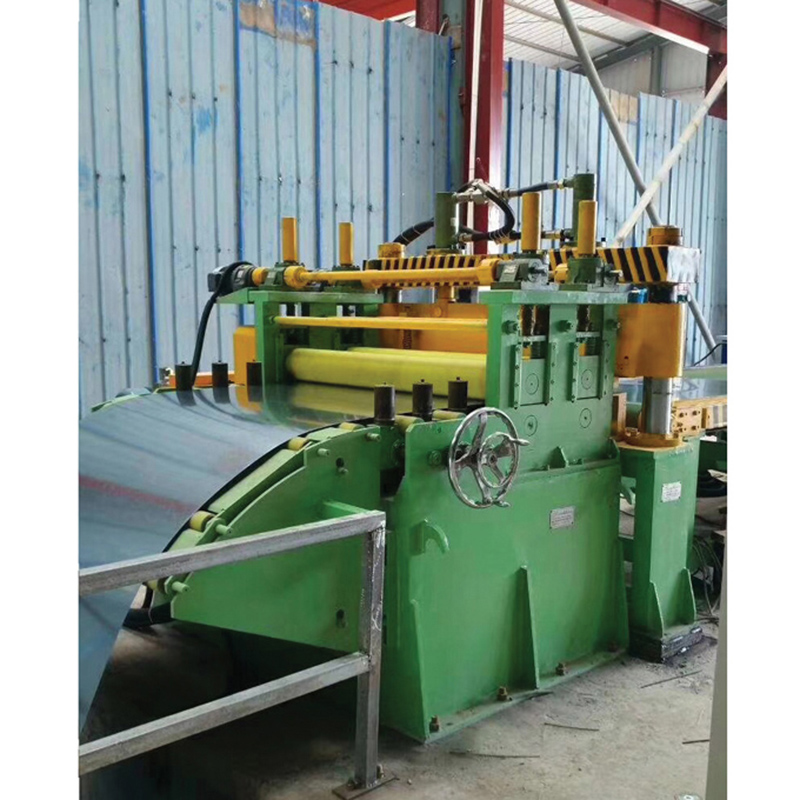

d. 2-х валковый правильный станок
e. Накопительная яма и переходной мост
f. Боковой направляющий механизм
g. NC сервоподающее оборудование

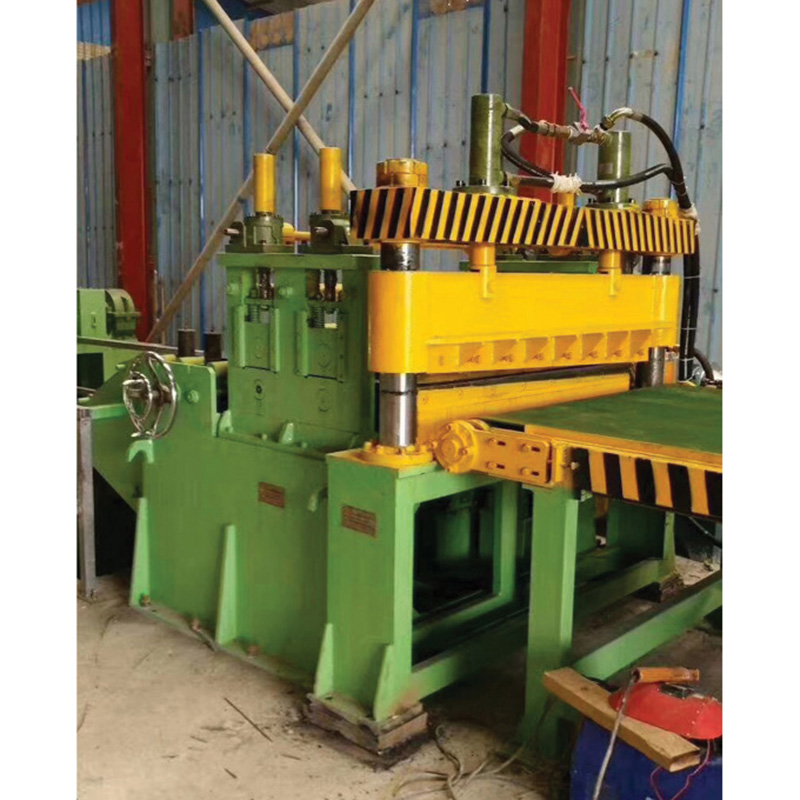

h. Электрическая гильотинная ножница
i. Конвейерный стол

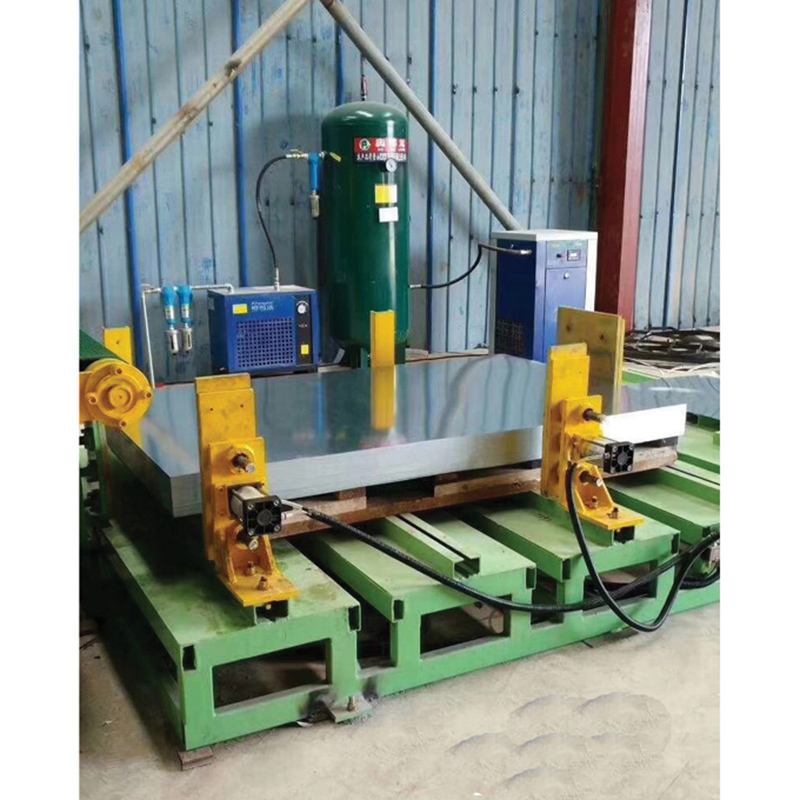

j. Простой штабелер
k. Разгрузочная платформа
l. Гидравлическая система
m. Электрическая система управления
