DGPB-1300×3.0-SS-001
Подробнее о продукте Модель №: DGFPB-1300×3.0- 006 Сырье Нержавеющая сталь / углеродистая сталь / оцинкованная сталь Толщина (мм) 0.3~3.0 Ширина (мм) 300-1250 Внутренний диаметр (мм) φ508/610 Наружный диаметр (мм) ≤φ1500 Вес рулона (тонн) ≤15 Максимальное количество р...
Описание
маркер
Подробнее о продукте
| Модель №: | DGFPB-1300x3.0- 006 |
| Сырье | Нержавеющая сталь / углеродистая сталь / оцинкованная сталь |
| Толщина (мм) | 0.3~3.0 |
| Ширина (мм) | 300-1250 |
| Внутренний диаметр (мм) | φ508/610 |
| Наружный диаметр (мм) | ≤φ1500 |
| Вес рулона (тонн) | ≤15 |
| Максимальное количество разрезов за раз (PCS) | 15 |
| Точность выравнивания (mm) | ≤±1.0/m2 |
| Длина, которую нужно отрезать (pcs) | 300~3000 |
| Скорость | ≤50м/мин |
| Необходимая площадь | ≤35*7 |
Функция линии продольной и поперечной резки:
Применение линии: продольная резка рулонов на полосы и размотка их в рулоны или резка основной стальной полосы на листы. Эти линии также сочетают в себе основные технические характеристики линий продольной резки (только резка исходного материала на полосы с последующей их смоткой в рулоны) и линий сортировки (только поперечная резка исходного материала на листы).
Основные процедуры:
Загрузка рулонов → размотка → зажим, выравнивание с точностью 2hi → формирование петель → направление → продольная резка → формирование петель → натяжение → сматывание → определение длины → резка → транспортировка → укладка → выгрузка нарезанных листов → упаковка
Заявка на:
| Все виды нержавеющей стали
(серии 200,300,400) |
Углеродистая сталь (холоднокатаная, горячекатаная) |
| Цветная катушка (PPGI) | Оцинкованный рулон (GI) |
Основные параметры:
a) Толщина исходного материала: 0,4–4,0 мм
b) Ширина исходного материала: 800–1600 мм
c) Внутренний диаметр: Φ460–Φ520 мм
d) Внешний диаметр: Φ500–Φ1800 мм
e) Максимальная масса загрузки: 12 тонн (макс.)
f) Внутренний диаметр моталки: Φ508 мм
g) Внешний диаметр моталки: ≤Φ1500 мм
h) Максимальный вес моталки: 5 тонн
i) Точность резки:
i. Точность по длине: ≤±0,5 мм (на основе 1000 мм)
ii. Точность по диагонали: ≤±0,5 мм (из расчета 1000 мм)
j) Рабочая скорость: (толщина <1,0 мм)
55 шт./мин (длина менее 500 мм)
43 шт./мин (длина менее 800 мм)
35 шт./мин (длина менее 1000 мм)
30 шт./мин (длина менее 1500 мм)
27 шт./мин (длина менее 2500 мм)
k) Длина укладки: 250–4000 мм
Основное оборудование:
a) Гидравлическая загрузочная тележка для рулонов

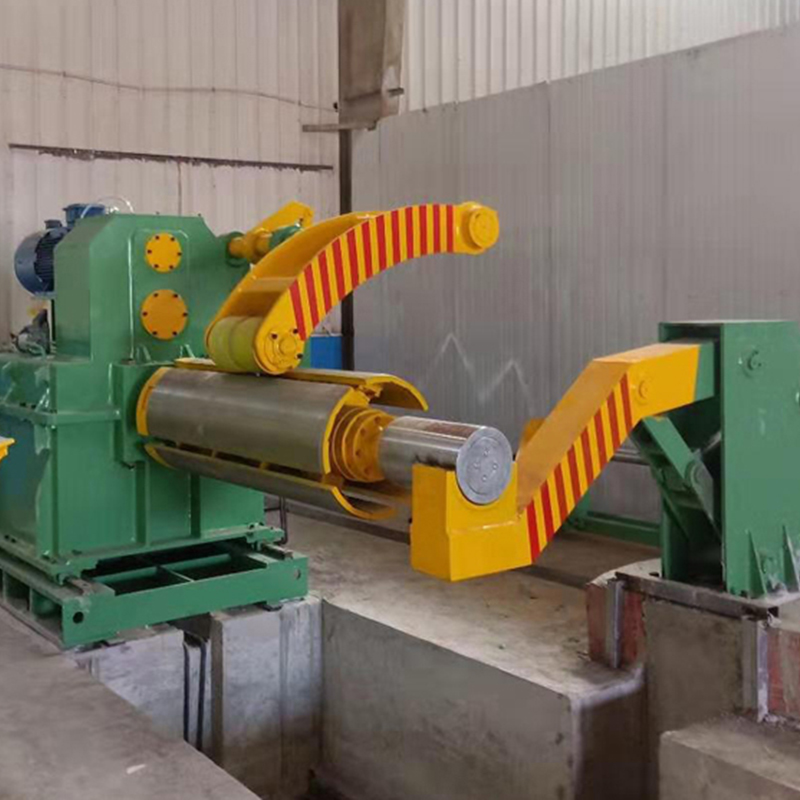

b) Гидравлический разматыватель (с опорным рычагом)
c) Очиститель, прижимные ролики и гидравлические ножницы

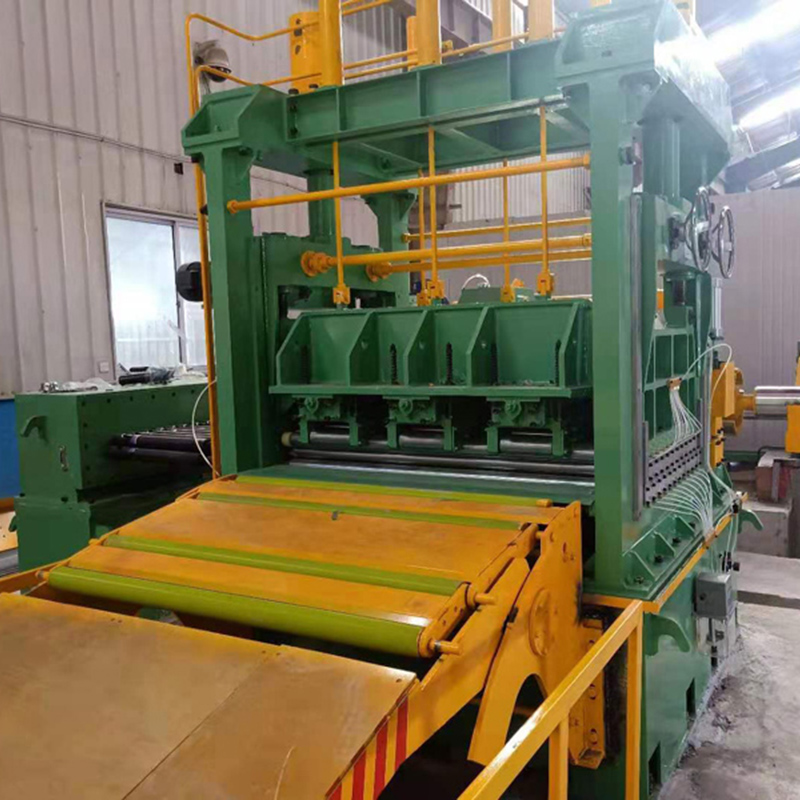

d) 4-позиционная правильная машина
e) Полировальный станок (предоставляется покупателем)
f) Петлевая яма и мост

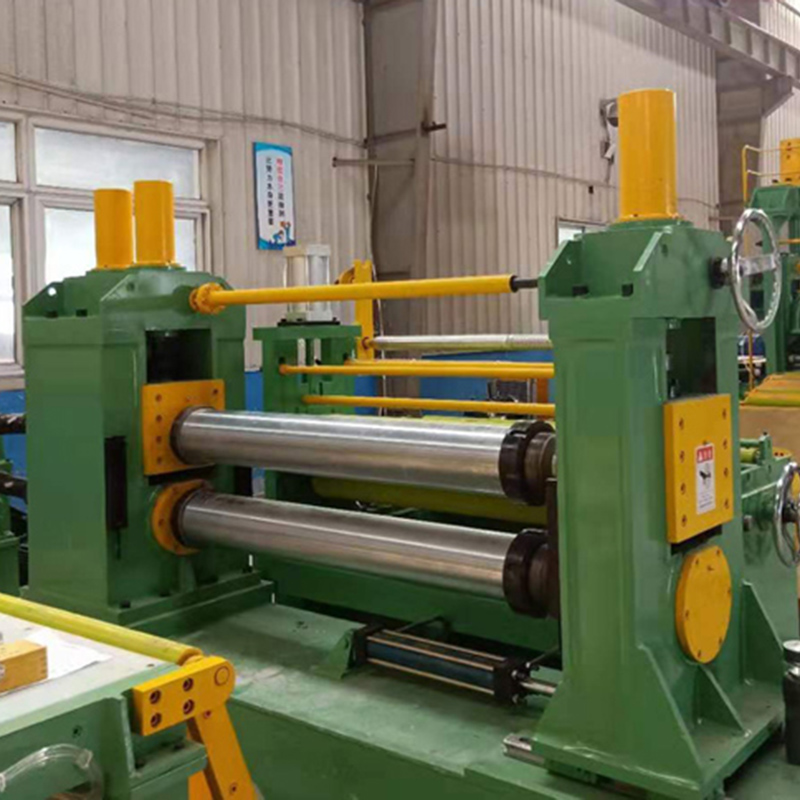

g) Разделительный механизм, станция натяжения панелей
h) Разделительное оборудование, гидравлическое съемное устройство, гидравлический намотчик (с опорным рычагом)
i) Гидравлическая разгрузочная тележка для рулонов
j) Конвейерный стол
k) Петлевая яма и мост

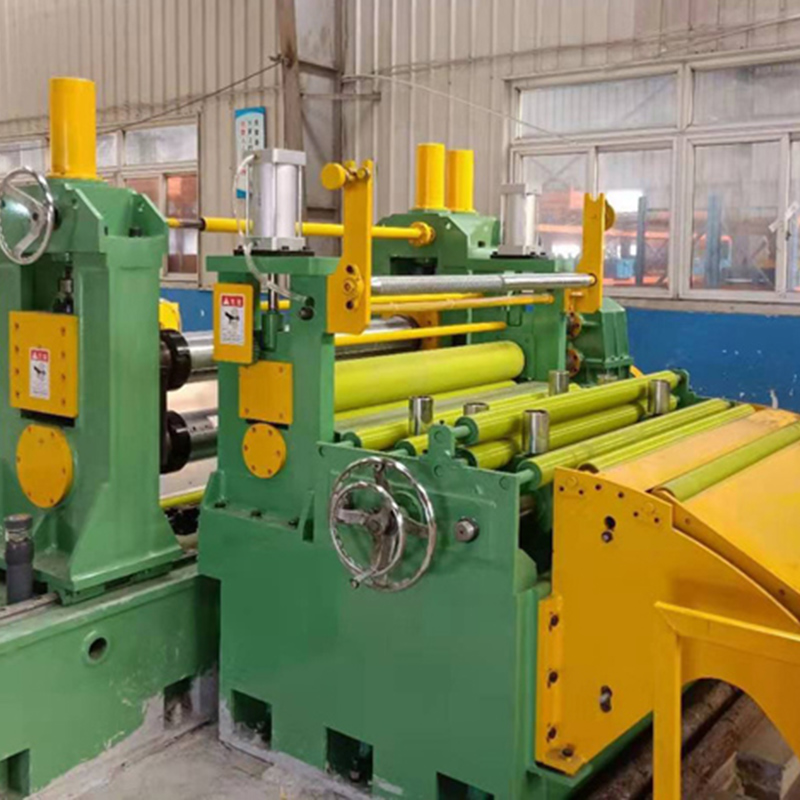

l) Боковая направляющая
m) Станция резки по мерным размерам с ЧПУ (сервоуправление)

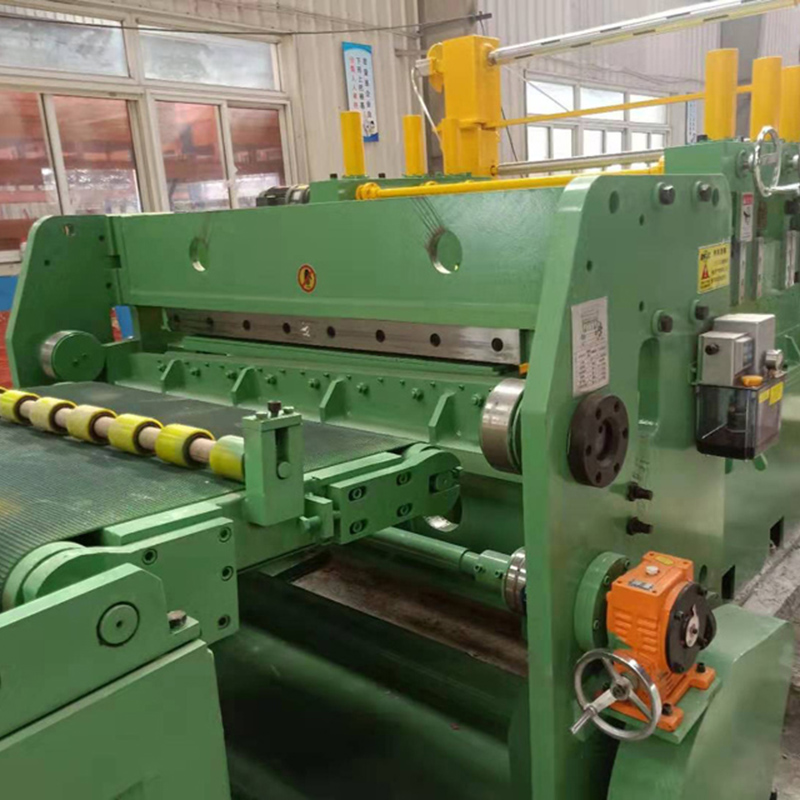

n) Гидравлические ножницы
o) Конвейерный стол

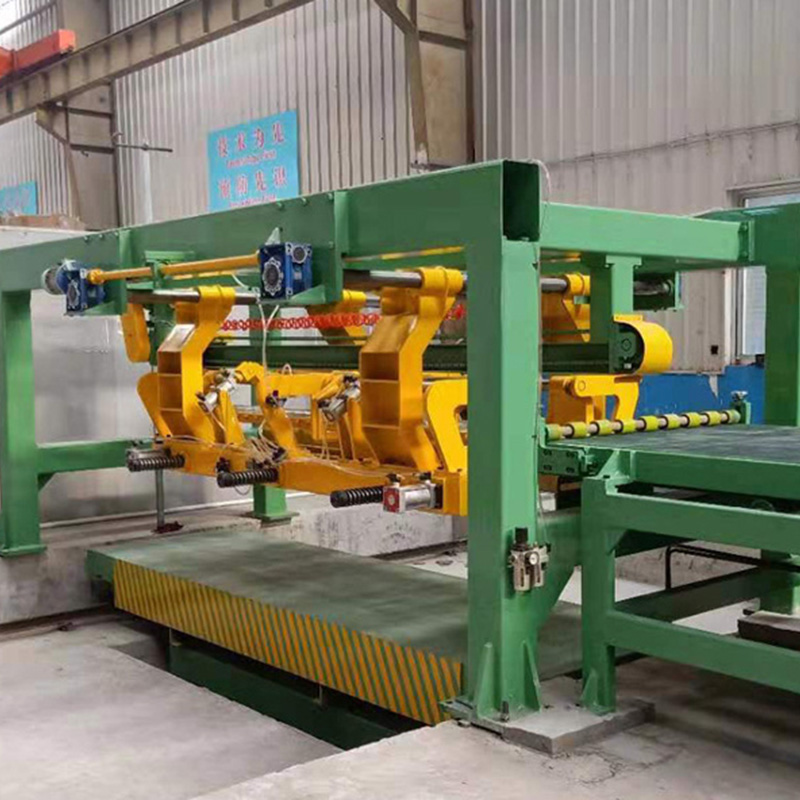

p) Автоматическая система укладки
q) Гидравлическая система
r) Электрическая система
s) Аксессуары
Технологическая схема линии продольной резки:
Загрузка рулона → Размотка → Зажим и резка → правка → Полировка → Намотка → Натяжение → Смотка → Разгрузка рулонов → Транспортировка → Направление → Подача → Резка → Укладка → Разгрузка листов
Основное оборудование и конструкции:
Компоновка всей линии соответствует прилагаемому чертежу. Вся линия в основном состоит из следующих частей: (использует тип выравнивания перед резкой)
Гидравлическая загрузочная тележка для рулонов, подвижный гидравлический разматыватель, гидравлические ножницы, 4-позиционный правильный станок, моечно-очистной станок и арочный конвейерный стол, первая петлевая яма, продольно-резательная машина, перемотчик отходов, вторая петлевая яма, гидравлическая станция натяжения, гидравлический моталка, боковое направляющее устройство, сервопривод подачи с ЧПУ, высокоскоростные гидравлические ножницы, конвейерная лента, штабелеукладчик и разгрузочное оборудование, гидравлическая система и электрическая система управления.
