DGPB-1400×2-SS-002
Подробнее о продукте Модель №: DGPB-1400×2-SS-002 Сырье Нержавеющая сталь / оцинкованная сталь Толщина (мм) 0.3~2.0 Ширина (мм) 100-1300 Внутренний диаметр (мм) φ508/610 Наружный диаметр (мм) ≤φ1600 Вес рулона (тонн) ≤12 Точность выравнивания (mm) ≤±0.5/m2 Длина, ко...
Описание
маркер
Подробнее о продукте
| Модель №: | DGPB-1400x2-SS-002 |
| Сырье | Нержавеющая сталь / оцинкованная сталь |
| Толщина (мм) | 0.3~2.0 |
| Ширина (мм) | 100-1300 |
| Внутренний диаметр (мм) | φ508/610 |
| Наружный диаметр (мм) | ≤φ1600 |
| Вес рулона (тонн) | ≤12 |
| Точность выравнивания (mm) | ≤±0.5/m2 |
| Длина, которую нужно отрезать (pcs) | 300~4000 |
| Скорость | ≤50м/мин |
| Необходимая площадь | ≤23*7 |
Функция линии поперечной резки:
Поперечная резка рулонов на листы одинаковой ширины, но разной длины в соответствии с программой ПЛК и автоматическая укладка нарезанных листов в пакеты. Затем нарезанные листы подвергаются резке на необходимые размеры, гибке на листогибочных прессах, лазерной, газовой или плазменной резке для получения плоских изделий.
Применение для:
| Все виды нержавеющей стали (серии 200, 300, 400) | Углеродистая сталь (холоднокатаная, горячекатаная) |
| Цветной рулон (PPGI) | Оцинкованный рулон (GI) |
| Алюминиевая катушка, латунная катушка, медная катушка | Кремниевая сталь |
Спецификация основного оборудования
| Модель №: | 2.0x1300/1600 |
| Сырье | Углеродистая сталь/нержавеющая сталь/алюминий/медь/цинк/кремний |
| Толщина (мм) | 0.2-2.0 |
| Ширина (мм) | 500-1250/1500 |
| Внутренний диаметр (мм) | φ508/610 |
| Наружный диаметр (мм) | ≤φ1500/2000 |
| Вес рулона (тонн) | ≤15/20 |
| Точность выравнивания (mm) | ≤±0.5/m2 |
| Длина, которую нужно отрезать (pcs) | 300~10000 |
| Скорость | ≤60м/мин |
| Необходимая площадь | ≤24*8 |
Введение в основное оборудование:
а. Гидравлическая загрузочная тележка для рулонов
Состоит из основания и опорной рамы; Приводится в действие двигателем через редуктор и цепную передачу, поднимается и опускается через гидравлический масляный цилиндр, направление четырех колонн, V-образная структура

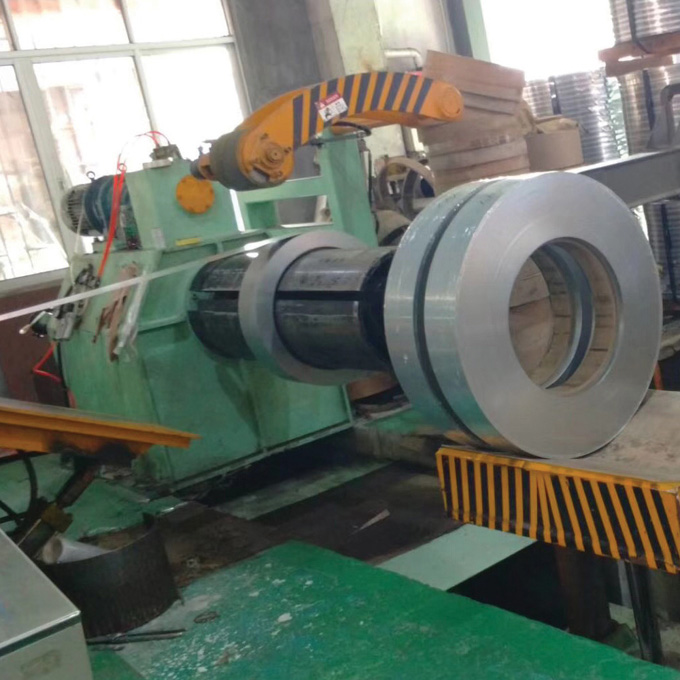

b. Гидравлический разматыватель
Тип подвесного рычага, барабан с одним установленным пневматическим тормозом, гидравлический механизм расширения для расширения и усадки, гидравлический цилиндр: FA-Φ150 мм, стандартный диаметр Φ460 мм～Φ520 мм x140 мм
Максимальный вес загрузки: 12 тонн
Барабан может приводиться в движение вперед или разматываться с помощью регулируемого двигателя скорости 5,5 кВт через цепную передачу
Разматыватель с системой контроля натяжения
С прижимным рычагом и гидравлическим двигателем, поднимается и опускается гидравлическим цилиндром: Φ80 мм

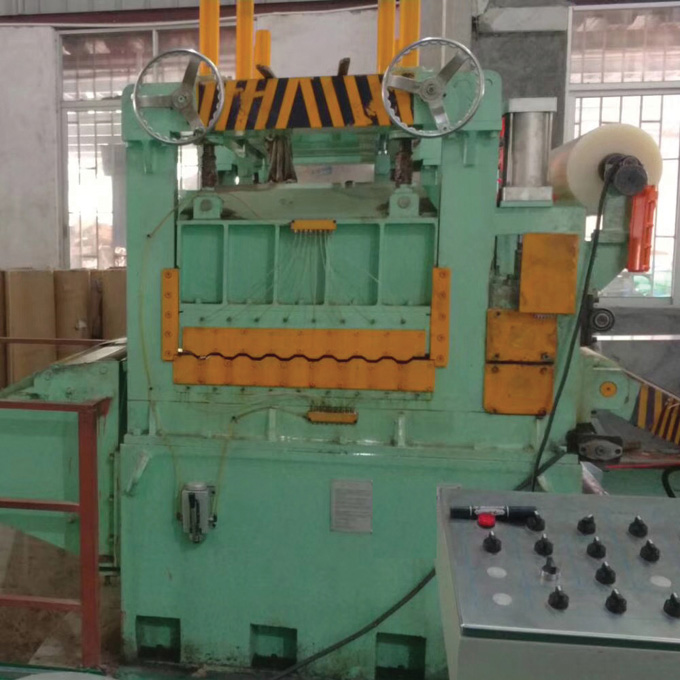

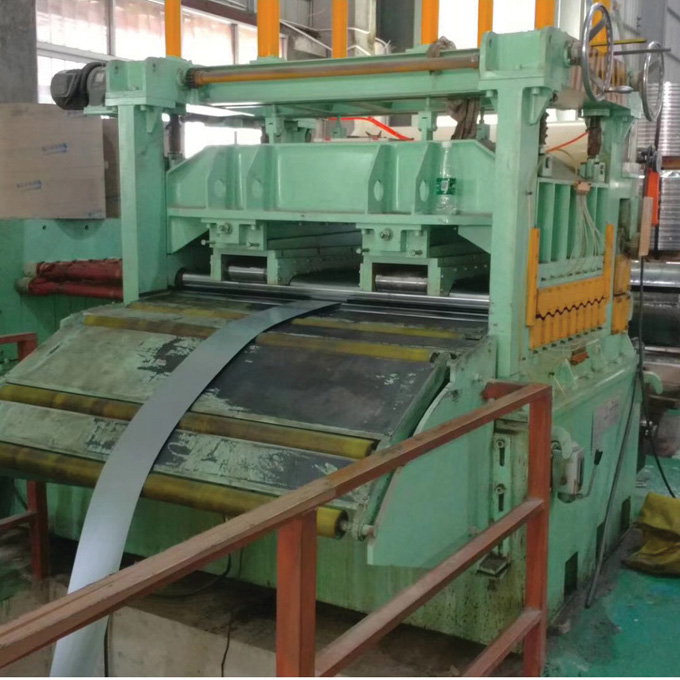

c.4 ВЫСОКОТОЧНАЯ МАШИНА ДЛЯ ПРАВКИ ПОЛОС
Использование: для выравнивания сырья из рулона в плоский и ровный лист
Структура: 4-х ступенчатая структура, 19-роликовая правильная машина, одна пара прижимных роликов поднимается и опускается пневматическим цилиндром
Прижим ролики: 1 пара
Диаметр прижимного ролика: Φ150 мм × 1400 мм
Выравнивающие ролики: 19 шт.
Диаметр выравнивающих роликов: Φ70 мм × 1400 мм
Материал выравнивающих роликов: 60SiMn2CrMoV (≥HRC61)
Поддерживающие ролики: 4 ряда
Диаметр поддерживающих роликов: Φ70 мм × 500 мм
Приводной двигатель: двигатель переменного тока мощностью 30 кВт
Рабочая скорость: 70 м/мин
Выравниватель состоит из выравнивающего ролика, основания, оборудования для регулировки верхних роликов, системы трансмиссии и т. д.
9 верхних роликов и 10 нижних роликов, нижний ролик закреплен на основании, а верхние ролики можно регулировать вверх и вниз с помощью скользящей части для установки листа различной толщины.
Прижимное оборудование верхних роликов состоит из двигателя и червячной передачи, регулирует рабочее положение скользящего основания для изменения зазора и угла входа между верхними и нижними роликами для соответствия различной толщине листов.
Все выравнивающие ролики приводятся в действие двигателем переменного тока, синхронизированной коробкой передач и внутренним редуктором. Скорость можно регулировать инвертором или вручную.
Мост приема материала
d.Петлевая яма и мост
Петлевая яма с двух сторон ямы, поднимается при подаче, опускается при работе
С двумя наборами фотоэлектрических выключателей на фиксированной глубине ямы, переключатели контролируют скорость правильной машины, чтобы обеспечить достаточную длину хранения в яме.
e.Боковое направляющее устройство
Два набора направляющих роликов закреплены на скользящем основании, ручная регулировка для различной ширины, шкала показана для ширины
f.Сервосистема подачи
Рама состоит из сварной стальной пластины.
Использование: подача материала фиксированной длины в соответствии с заданными данными с помощью системы сервоуправления
Структура:
1) Диаметр прижимных роликов: φ160 мм
2) Количество роликов: 4 шт.
Верхний ролик обнаружения может подниматься или опускаться, приводится в движение серводвигателем мощностью 16,6 кВт, синхронизированным приводом, сервосистема контролирует скорость вращения и точность резки по длине.
g. Гидравлические ножницы
Приводятся в действие гидравлическим двигателем, максимум 90 ножниц в минуту, регулируемая скорость резки,
Зазор между ножницами можно регулировать путем перемещения рабочего стола, зазор отображается на шкале.
Доступны одинарные ножницы

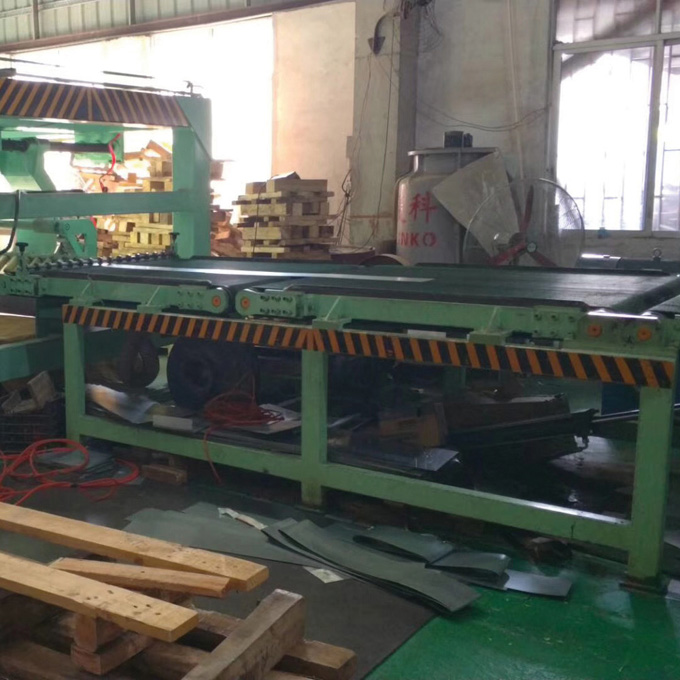

h. Ленточный конвейер
Использование: транспортировка нарезанных листов к штабелирующему оборудованию
Структура: пластиковая лента, рама и передаточное оборудование
Пластиковая лента изготовлена из прочного, маслостойкого ПВХ
Скорость транспортировки регулируется
Длина ленты: 4000 мм
i. Оборудование для штабелирования
Использование: укладка всех нарезанных листов для окончательной упаковки
Структура: состоит из рамы приема листов, гидравлического подъемника и боковых подъемных столов.
Рама приема листов состоит из пневматической опорной рамы и блокировочной панели. Обе боковые блокировочные панели и задняя блокировочная панель автоматически регулируются. После того, как листы будут перемещены в раму приема листов и коснутся задней блокировочной панели, обе боковые блокировочные панели будут выдвинуты, чтобы лист упал вниз. Задняя блокировочная панель оснащена пневматическим перфорационным оборудованием, она покрыта полиуретановой резиной для защиты концов листов.
Пневматическое оборудование 1 комплект
Длина штабелирования: 4000 мм
