Подробнее о продукте Модель №: DGPB-1600×3-SS-001 Сырье Нержавеющая сталь / углеродистая сталь / оцинкованная сталь Толщина (мм) 0.5~3.0 Ширина (мм) 500-1500 Внутренний диаметр (мм) φ508/610 Наружный диаметр (мм) ≤φ1800 Вес рулона (тонн) ≤22 Точность выравнивания (mm)...

Отправить заявку

 

Описание

маркер

Подробнее о продукте

Модель №:	DGPB-1600x3-SS-001
Сырье	Нержавеющая сталь / углеродистая сталь / оцинкованная сталь
Толщина (мм)	0.5~3.0
Ширина (мм)	500-1500
Внутренний диаметр (мм)	φ508/610
Наружный диаметр (мм)	≤φ1800
Вес рулона (тонн)	≤22
Точность выравнивания (mm)	≤±0.5/m2
Длина, которую нужно отрезать (pcs)	300~6000
Скорость	≤60м/мин
Необходимая площадь	≤30*8

Назначение линии поперечной резки:
Поперечная резка рулонного материала на листы одинаковой ширины, но разной длины в соответствии с программой ПЛК и автоматическое формирование пачек из нарезанных листов. Полученные листы затем используются для дальнейшей обработки: резки на требуемые размеры, гибки на листогибах, лазерной, газовой или плазменной резки для производства плоских изделий.

Основные технологические этапы:
Загрузка рулонов → Размотка → Прижим и правка на 6-валковом правильном станке → Накопление петли → Центрирование → Измерение длины → Резка → Транспортировка → Штабелирование → Выгрузка нарезанных листов → Упаковка

Технические характеристики и параметры:

1.Материал: холоднокатаная, горячекатаная, оцинкованная сталь, нержавеющая сталь

2.Толщина материала: 0,3 - 3,0 мм

3.Ширина материала: 500-1500 мм (макс.)

4.Наружный диаметр рулона: 800-2000 мм (макс.)

5.Внутренний диаметр разматывателя: Φ480-Φ520 мм

С внешней втулкой: Φ610 мм;

6.Максимальная нагрузка: 25 тонн (макс.)

7.Рабочая скорость: (толщина <2,0 мм)
53 шт/мин (длина до 500 мм)
43 шт/мин (длина до 800 мм)
38 шт/мин (длина до 1000 мм)
33 шт/мин (длина до 1500 мм)
30 шт/мин (длина до 2000 мм)
23 шт/мин (длина до 2500 мм)

8.Точность резки:

i. Точность по длине: ≤±0,5 мм (на 2000 мм)
ii. Точность по диагонали: ≤±1,0 мм (на 2000 мм)
iii. Точность правки: ≤±1,5 мм/м2

9.Длина штабелирования: 500-2500 мм

10.Высота штабелирования: 400 мм

Дополнительные параметры:
1. Скорость подачи: 0-50 м/мин
2. Питание: 380В/50Гц/3 фазы
3. Общая мощность: ~150 кВт
4. Направление линии: От _____ до ________
(Лицевая сторона операционного стола)
5. Персонал: 2 техника, 1 рабочий
6. Цвет линии: По требованию заказчика

Основное оборудование и функции:

a. Перематыватель бумаги
b. Гидравлическая тележка для загрузки рулонов

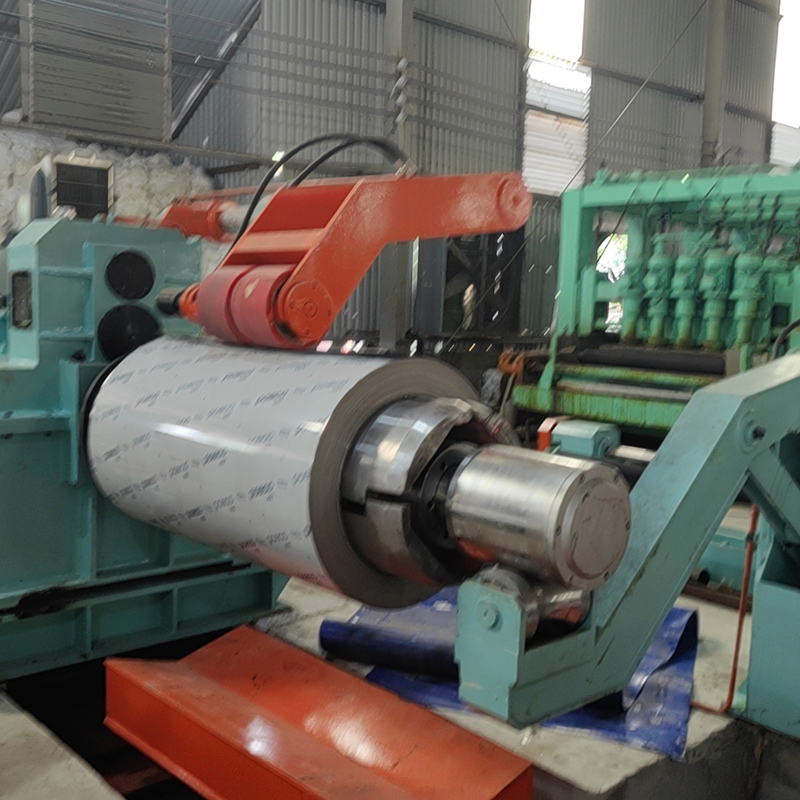

c. Гидравлическая разматывающая машина
d. Гидравлическая опорная стрела

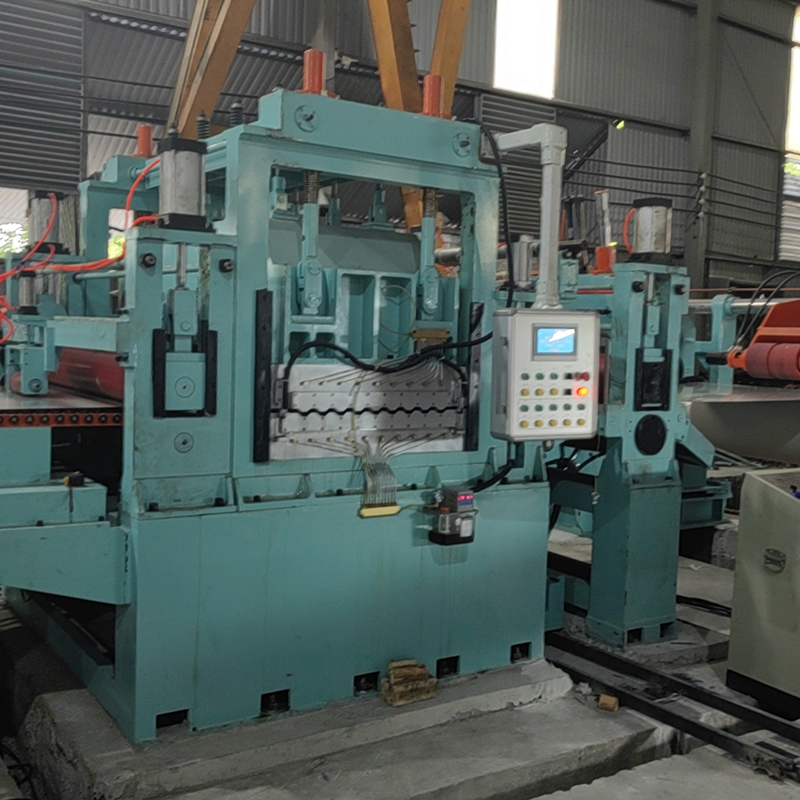

e. 6-ВАЛКОВЫЙ ВЫСОКОТОЧНЫЙ ПРАВИЛЬНЫЙ СТАНОК
f. Накопительная яма и переходной мост
g. Боковой направляющий механизм
h. NC сервоподающее оборудование + Ламинатор PVC
i. Высокоскоростная гидравлическая гильотина

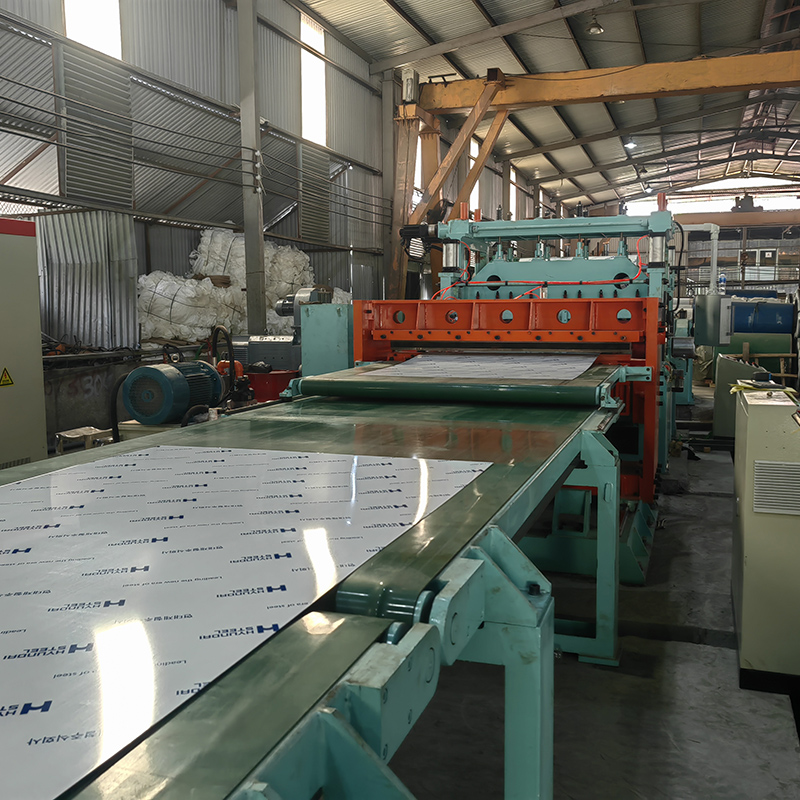

j. Конвейерный стол

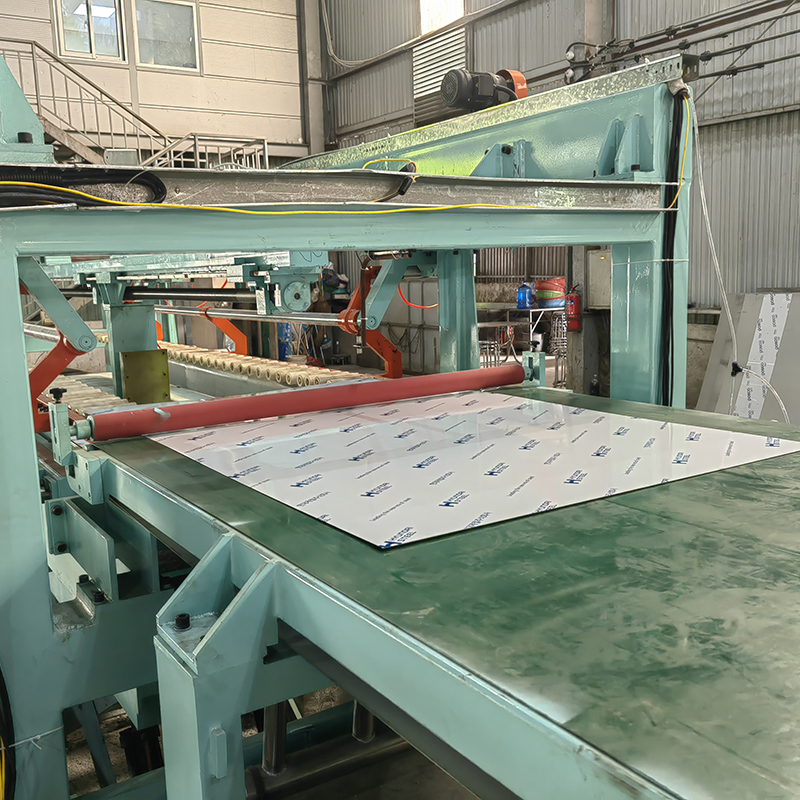

k. Автоматический штабелер

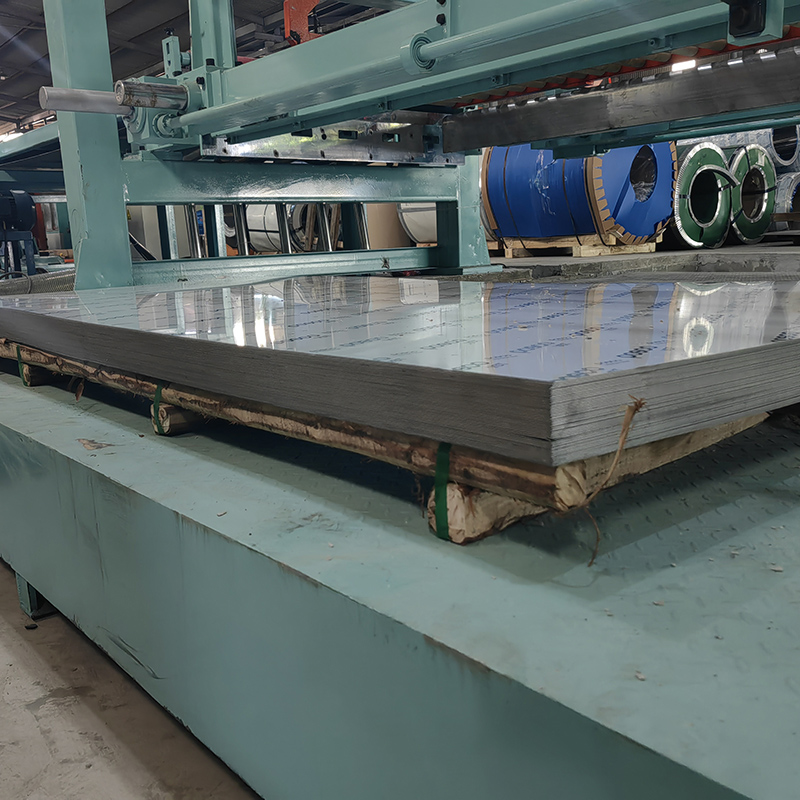

l. Разгрузочная платформа
m. Гидравлическая система
n. Гидравлическая система для гильотинных ножниц
o. Электрическая система управления

DGPB-1600x3-SS-001

DGPB-1600x3-SS-001

DGPB-1600x3-SS-001
