DGPB-2200×13-SS-001
Подробнее о продукте Модель №: DGPB-2200×13-SS-001 Сырье Нержавеющая сталь / углеродистая сталь / оцинкованная сталь Толщина (мм) 3~13 Ширина (мм) 500-2000 Внутренний диаметр (мм) φ508/610/762 Наружный диаметр (мм) ≤φ2000 Вес рулона (тонн) ≤30 Точность выравнивания (m...
Описание
маркер
Подробнее о продукте
| Модель №: | DGPB-2200x13-SS-001 |
| Сырье | Нержавеющая сталь / углеродистая сталь / оцинкованная сталь |
| Толщина (мм) | 3~13 |
| Ширина (мм) | 500-2000 |
| Внутренний диаметр (мм) | φ508/610/762 |
| Наружный диаметр (мм) | ≤φ2000 |
| Вес рулона (тонн) | ≤30 |
| Точность выравнивания (mm) | ≤±0.5/m2 |
| Длина, которую нужно отрезать (pcs) | 300~6000 |
| Скорость | ≤60м/мин |
| Необходимая площадь | ≤30*8 |
Функция линии поперечной резки:
Поперечная резка рулонов на листы одинаковой ширины, но разной длины в соответствии с программой ПЛК и автоматическая укладка резаных листов в пачки. Затем нарезанные листы используются для резки на необходимые размеры, гибки на листогибочных прессах, лазерной, газовой или плазменной резки для производства плоских изделий.
Основные этапы:
Загрузка рулонов → размотка → прижим, первичная правка → петлеобразование → направление → точная правка на 6-валковом станке → контроль длины → резка → транспортировка → укладка → выгрузка нарезанных листов → упаковка
Основные технические характеристики:
a) Сырье: Нержавеющая сталь
b) Толщина сырья: 2,0 мм～13,0 мм
c) Ширина сырья: 600～2000 мм
d) Наружный диаметр рулона: 1100 мм～2000 мм
e) Внутренний диаметр рулона: Φ600 мм～Φ750 мм
f) Максимальная нагрузка: 30 тонн (MAX)
g) Длина укладки: ≤12,5 м
h) Точность резки:
Точность по длине: ≤±1,0 мм (на базе 2000 мм)
ii. Точность по диагонали: ≤±2 мм (на базе 2000 мм)
i) Точность правки: ≤2 мм/м²
j) Рабочая скорость: ≤30 м/мин (регулируемая)
(Фактически: 5～6 резов/мин при длине 3000 мм)
k) Мощность: @165 кВт
Основное оборудование и функции:
a.Гидравлическая тележка для загрузки рулонов

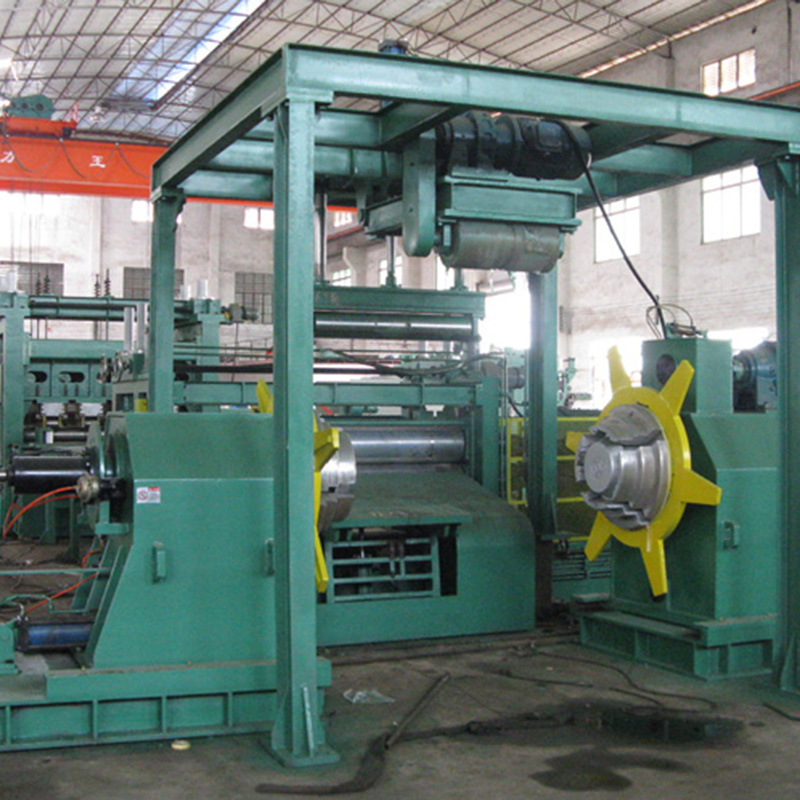

b. Двухголовочный разматыватель
c. Гидравлическая направляющая машина
d. Гидравлический податчик рулонов
e. Рольганг 1
f. Направляющее оборудование и центрирование

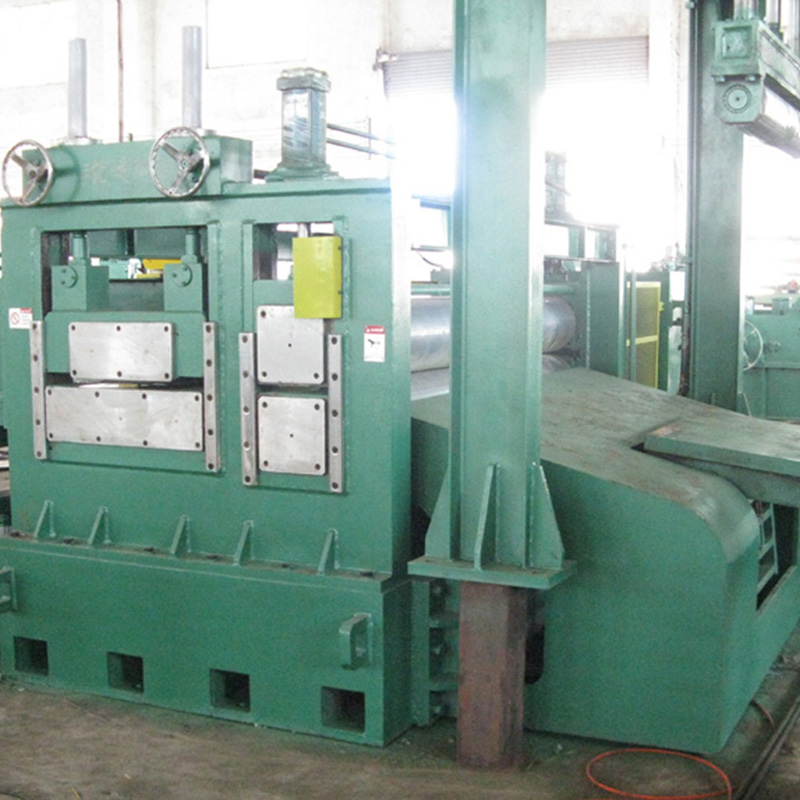

g. Основной правильный агрегат
h. Станция поперечной резки
i. Податчик торцевых пластин

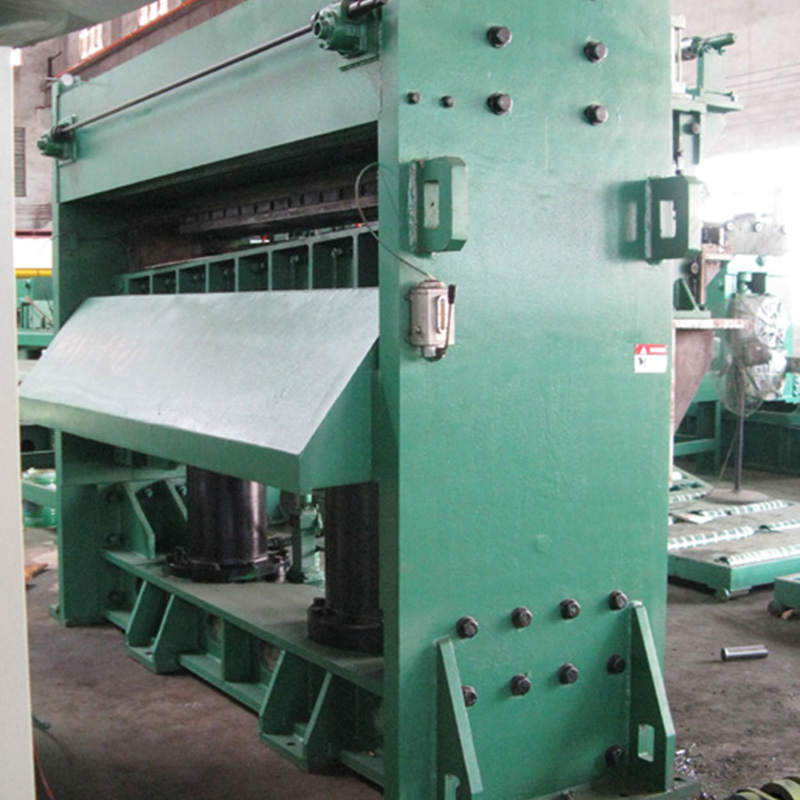

j. Гидравлическая режущая машина

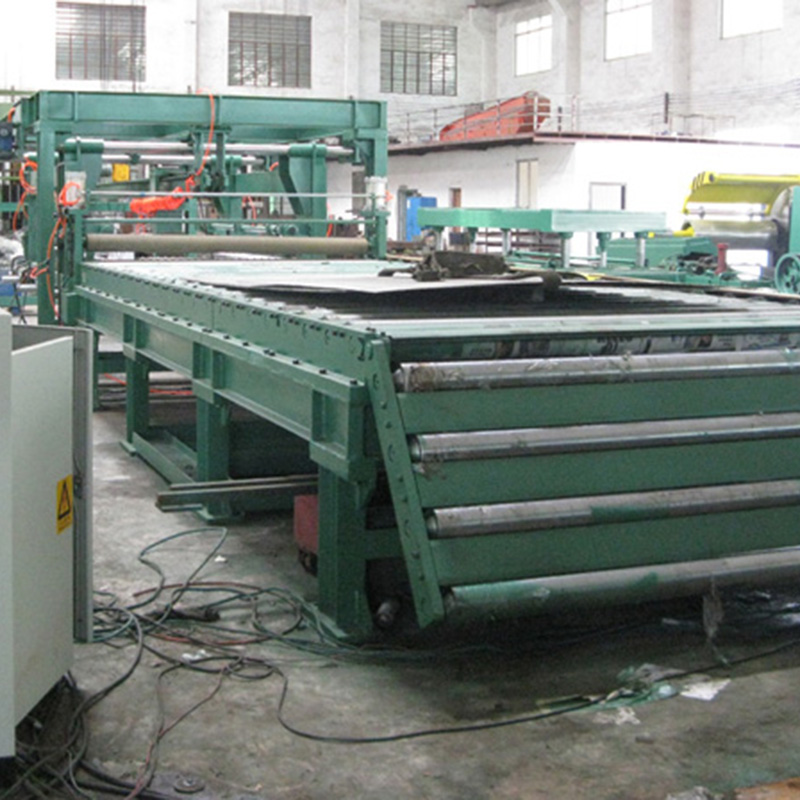

k. Транспортный рольганг
l. Машина для сброса листов

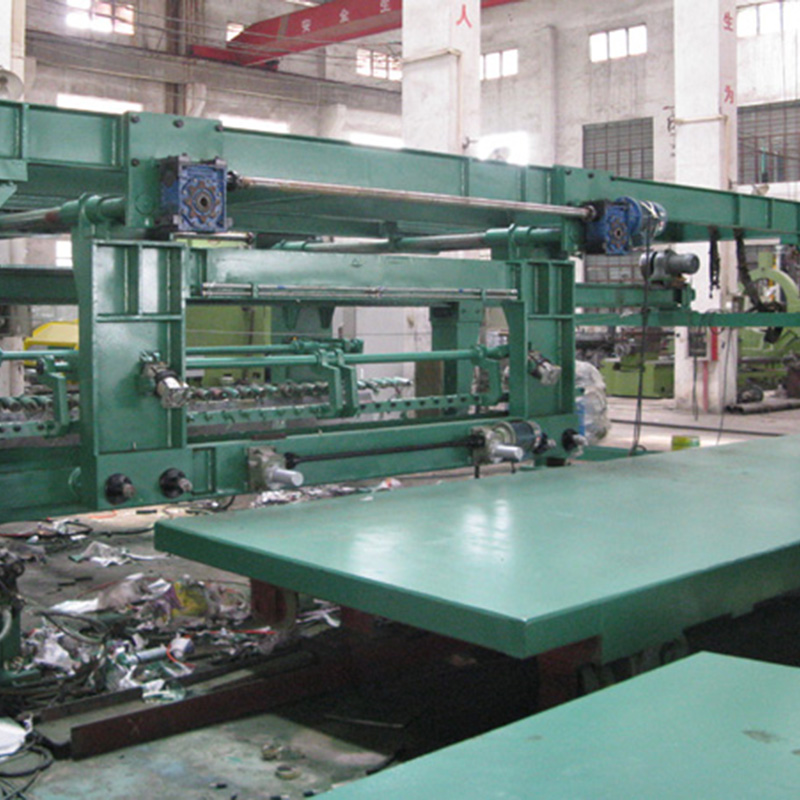

m. Укладчик
n. Пневматическая система укладки
o. Гидравлическая и пневматическая система
p. Электрическая система управления
Упаковка и доставка:
Мы используем стандартную упаковку для всех линий продольной резки стальных рулонов.
a) Морские перевозки, наземные перевозки и т.д.
b) Пожалуйста, выберите удобный способ доставки в соответствии с вашими требованиями.
c) Стоимость доставки варьируется в зависимости от сезона; мы выберем оптимальный и безопасный вариант согласно вашим пожеланиям.
Срок поставки:
a) Срок поставки составляет 60-180 рабочих дней в зависимости от типа оборудования.
b) ODM – 60-150 дней после подтверждения всех данных.
c) Зависит от объема заказа.
d) В соответствии с фактической ситуацией согласовывается время доставки.
