DGPB850x2-CB-001
Подробнее о продукте Модель №: DGPB-850×2-CB-001 Сырье Углеродистая сталь Толщина (мм) 0.3~2.0 Ширина (мм) 100-800 Внутренний диаметр (мм) φ508/610 Наружный диаметр (мм) ≤φ1500 Вес рулона (тонн) ≤8 Точность выравнивания (mm) ≤±1.0/m2 Длина, которую нужно отрезать (p...
Описание
маркер
Подробнее о продукте
| Модель №: | DGPB-850x2-CB-001 |
| Сырье | Углеродистая сталь |
| Толщина (мм) | 0.3~2.0 |
| Ширина (мм) | 100-800 |
| Внутренний диаметр (мм) | φ508/610 |
| Наружный диаметр (мм) | ≤φ1500 |
| Вес рулона (тонн) | ≤8 |
| Точность выравнивания (mm) | ≤±1.0/m2 |
| Длина, которую нужно отрезать (pcs) | 300~3000 |
| Скорость | ≤50м/мин |
| Необходимая площадь | ≤22*7 |

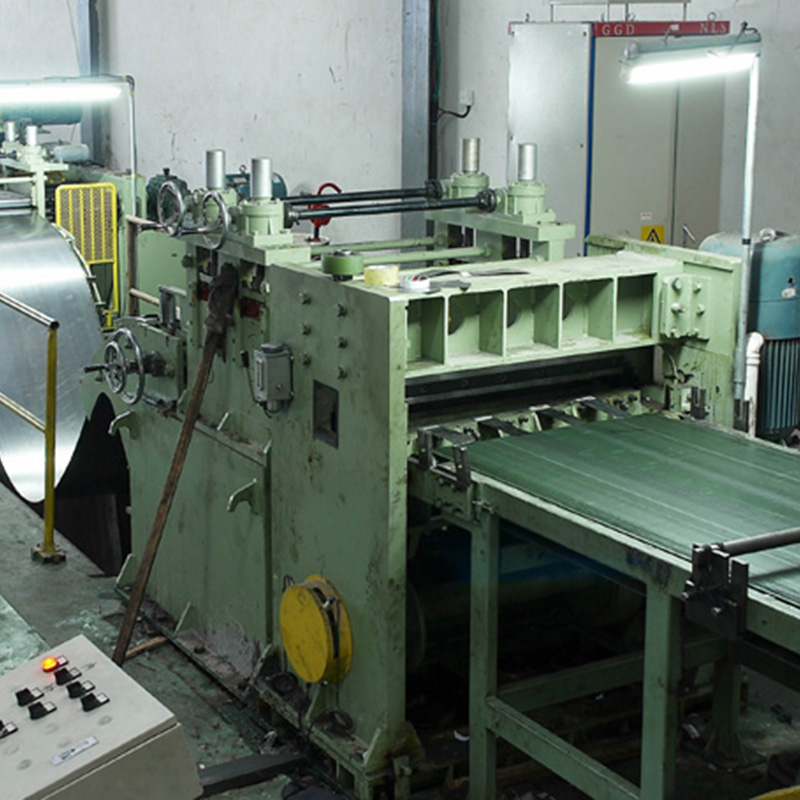

Функция линии поперечной резки:
Поперечная резка рулонов на листы одинаковой ширины, но разной длины в соответствии с программой ПЛК и автоматическая укладка резаных листов в пачки. Нарезанные листы затем используются для резки на необходимые размеры, гибки на листогибочных прессах, лазерной, газовой или плазменной резки для производства плоских изделий.
Основные этапы:
Загрузка рулонов → размотка → правка на 2-валковом правильном станке → петлеобразование → направление → контроль длины → резка → транспортировка → укладка → выгрузка нарезанных листов → упаковка
Основные технические характеристики:
a) Сырье: DX51D+Z оцинкованные рулоны и рулоны PPGI
b) Толщина сырья: 0,3 мм～2,0 мм
c) Ширина сырья: 800 мм
d) Наружный диаметр рулона: Φ1600 мм (макс.)
e) Внутренний диаметр рулона: Φ460 мм～Φ520 мм
f) Максимальная нагрузка: 8 тонн (MAX)
g) Длина резки: 500~3000 мм
h) Точность резки:
i. Точность по длине: ≤±0,2 мм (на базе 1000 мм)
ii. Точность по диагонали: ≤±0,6 мм (на базе 1000 мм)
i) Рабочая скорость (толщина <2,5 мм):
50 шт/мин (длина менее 500 мм)
45 шт/мин (длина менее 800 мм)
40 шт/мин (длина менее 1000 мм)
25 шт/мин (длина менее 1500 мм)
20 шт/мин (длина менее 2500 мм)
j) Вес укладки: 5 тонн
k) Скорость линии: 40~50 м/мин
Основное оборудование и функции:

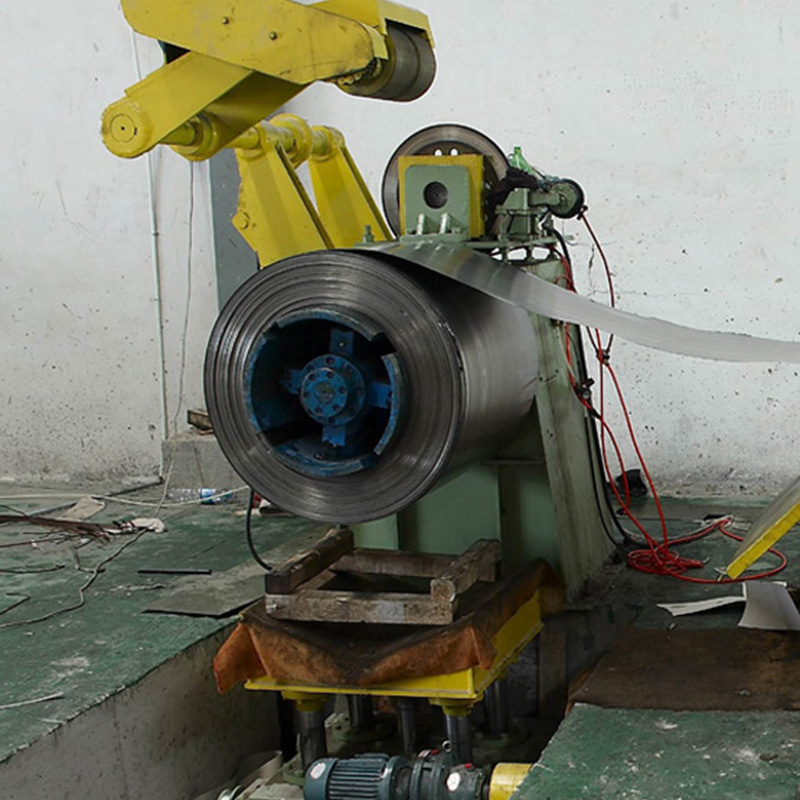

a. Гидравлическая тележка для загрузки рулонов

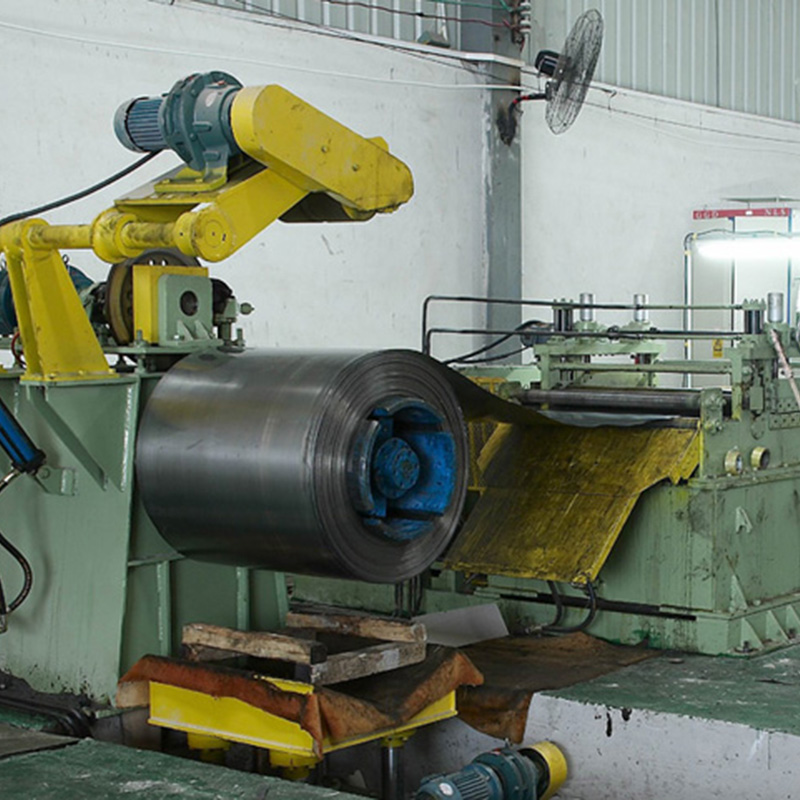

b. Гидравлический разматыватель
c. Правящий станок
d. Мост петлеобразователя

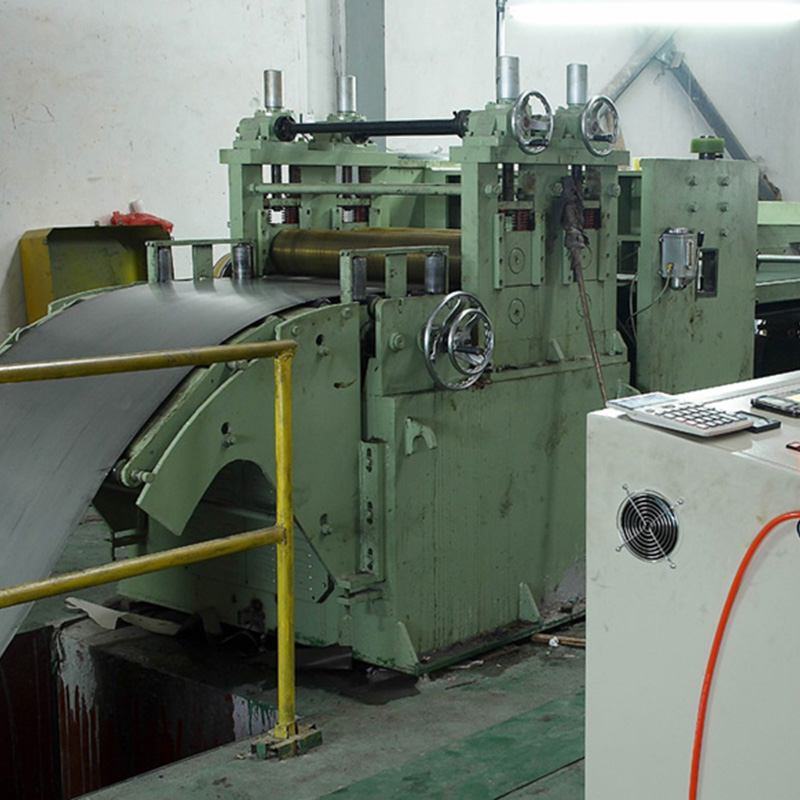

e. Боковые направляющие
f. Сервоподающее оборудование
g. Гидравлические ножницы
h. Транспортный рольганг

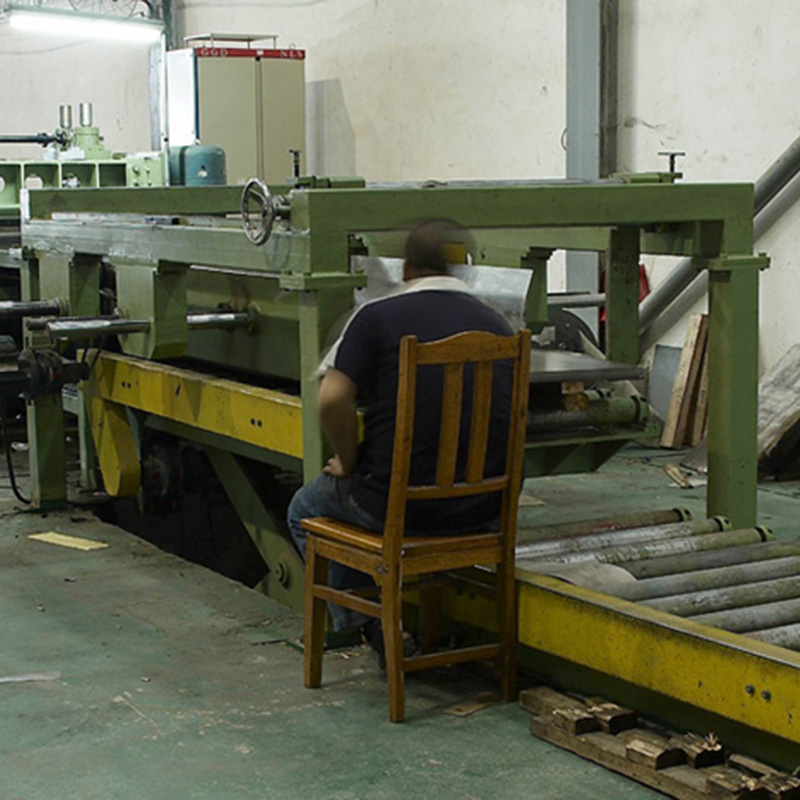

i. Система укладки
j. Гидравлическая система
k. Электрическая система управления
Упаковка и доставка:
Мы используем стандартную упаковку для линий продольной резки стальных рулонов.
a) Морские, наземные перевозки и др.
b) Пожалуйста, выберите удобный способ доставки согласно вашим требованиям.
c) Стоимость доставки варьируется в зависимости от сезона; мы выберем оптимальный и безопасный вариант.
Срок поставки:
a) Срок поставки составляет 60-180 рабочих дней в зависимости от оборудования
b) ODM - 60-150 дней после подтверждения всех данных
c) Зависит от объема заказа
d) Согласовывается по фактической ситуации
